７ＭＨｚ帯用４．1ｍ釣竿アンテナ　Ver.10

各部の詳細画像

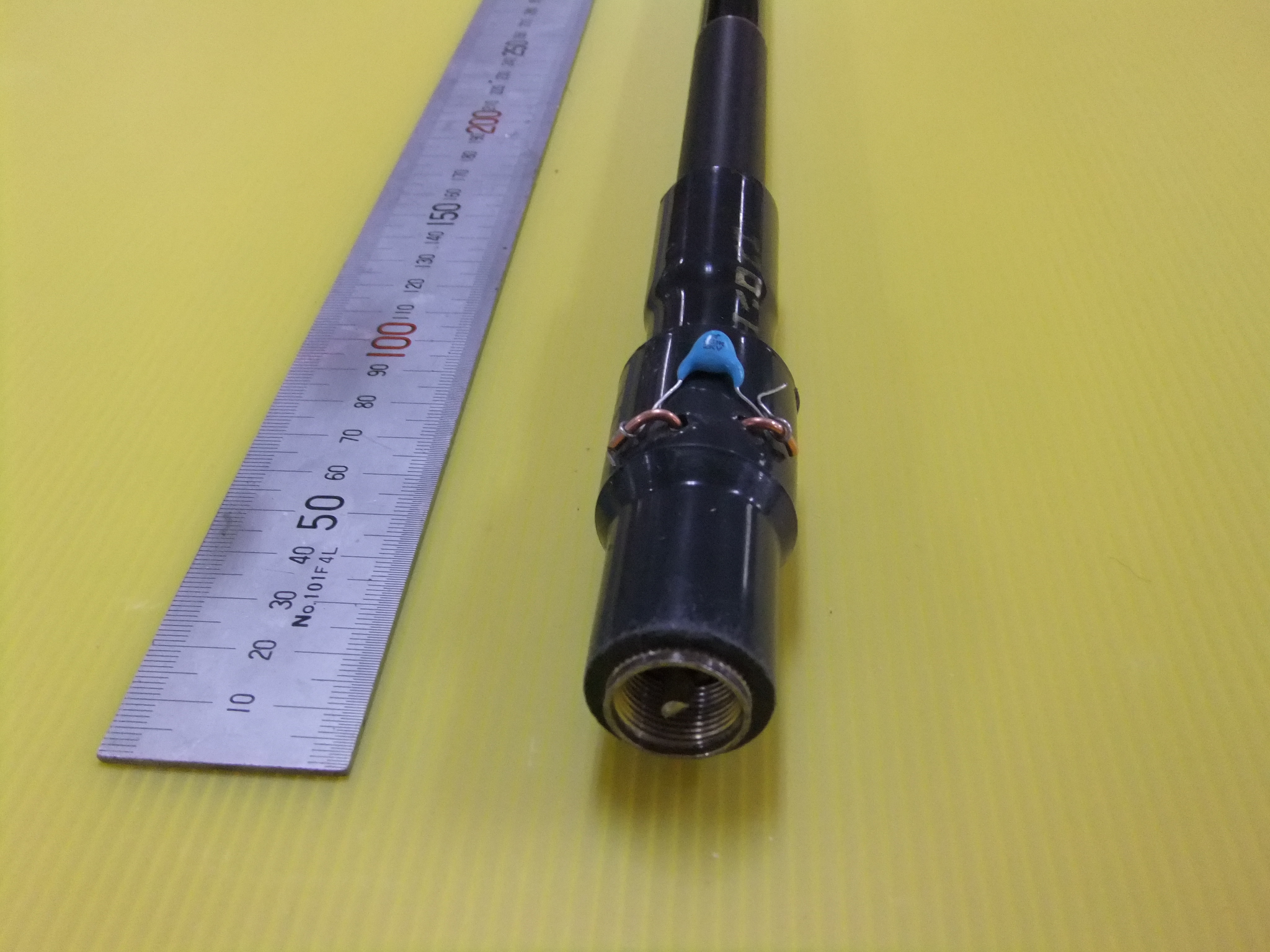

給電部の様子。Ｍ型コネクタを使用しています。
特別な取り付け方法により、中心のピンが出っ張らないように工夫しています。

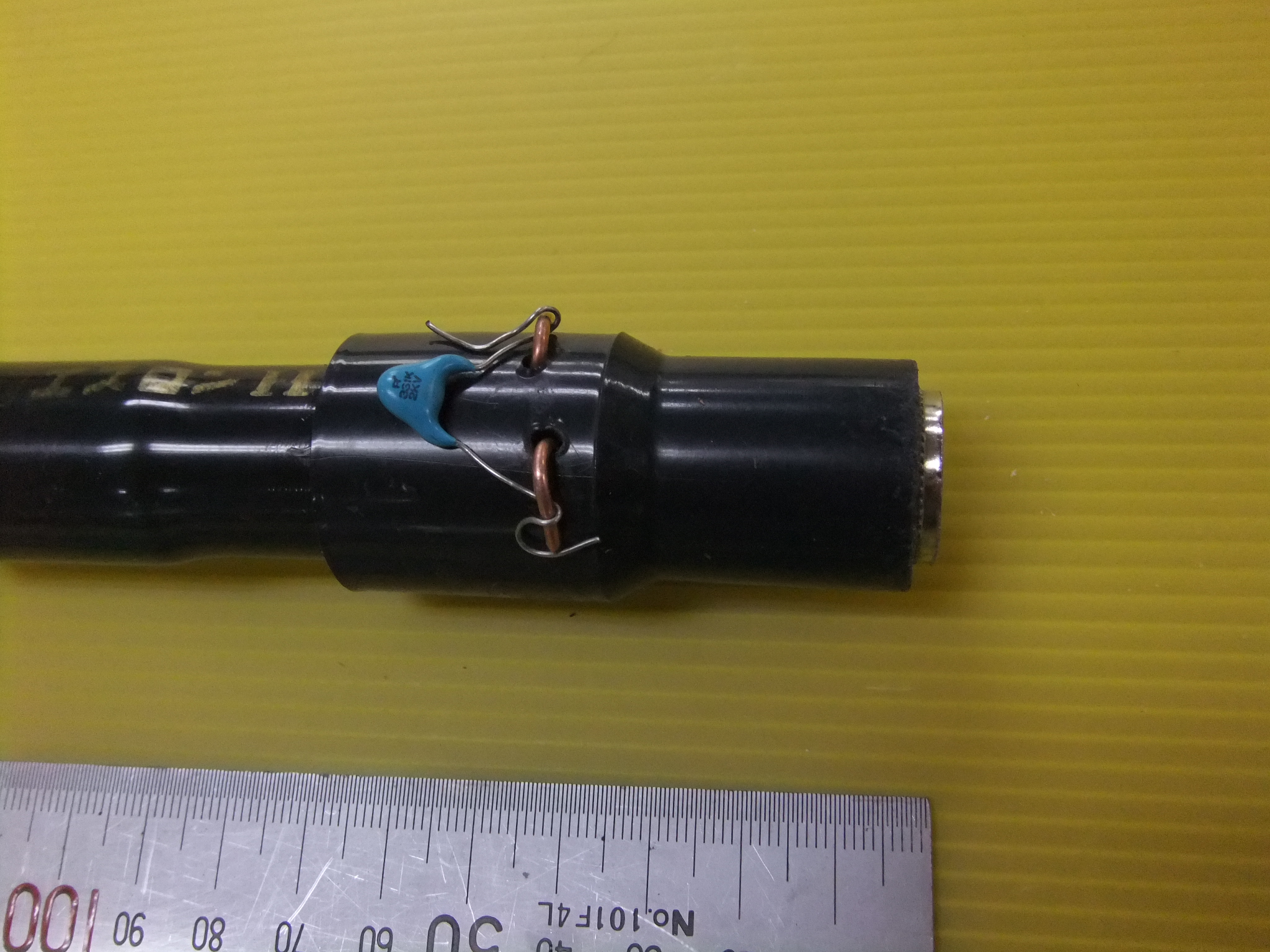

給電部付近に、コンデンサを挿入するための端子が付いています。
オークション出品時には写真に写っている３３０pFが付属します。

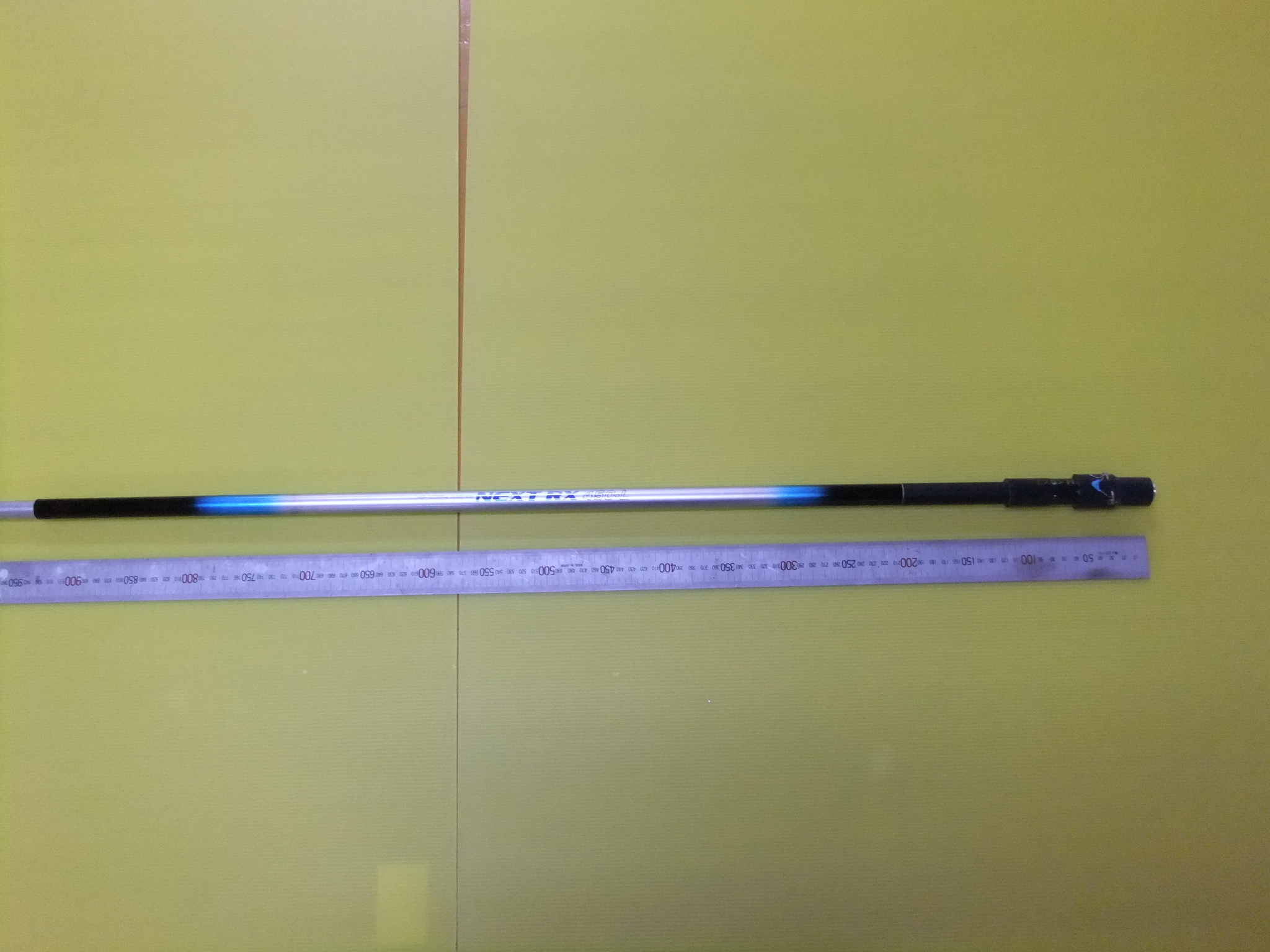

給電部から釣竿の下から1本目までの様子。

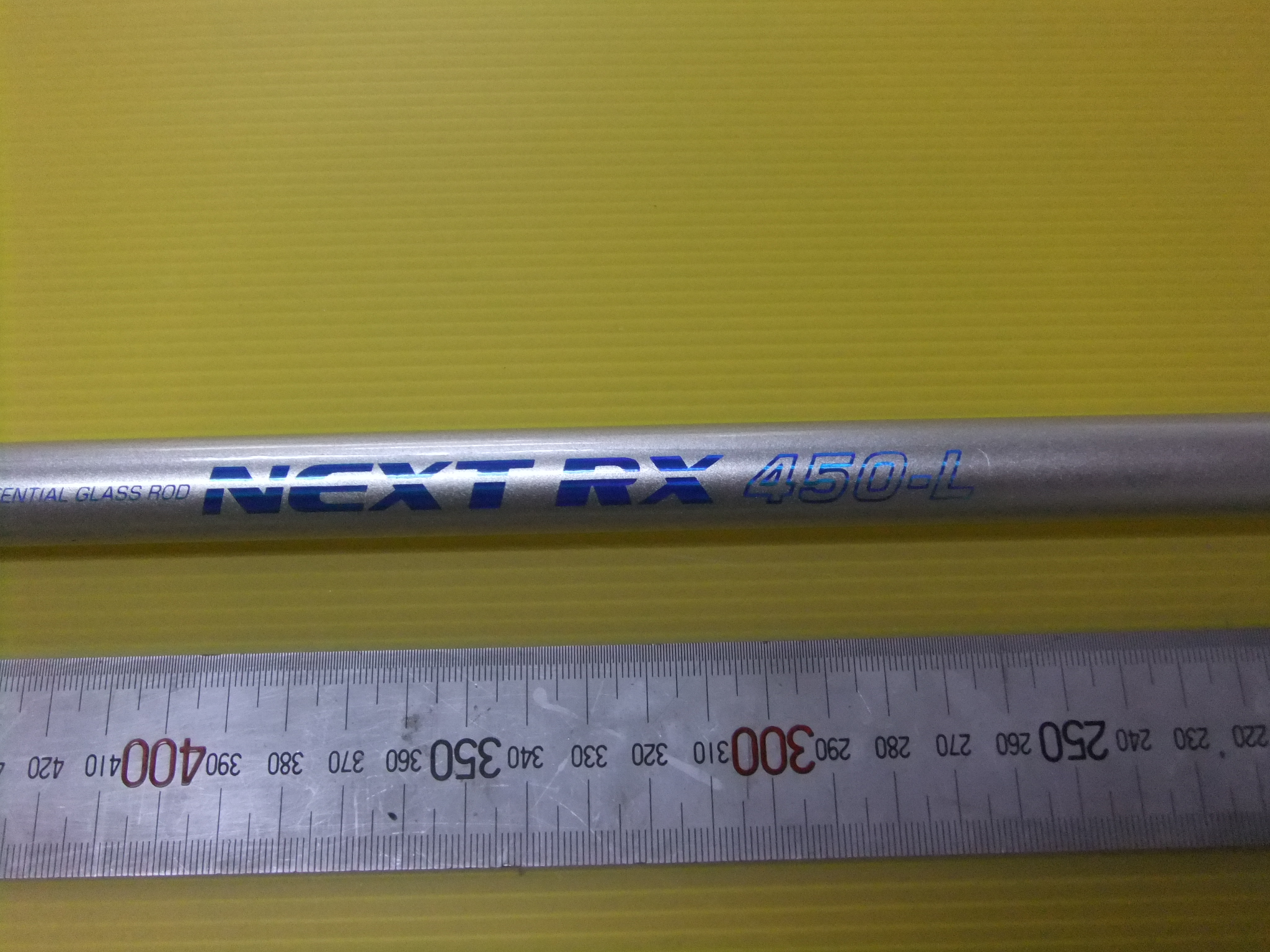

４．５メーターの釣竿を使用しています。

根元から1本目と2本目の繋ぎ部分のアップです。

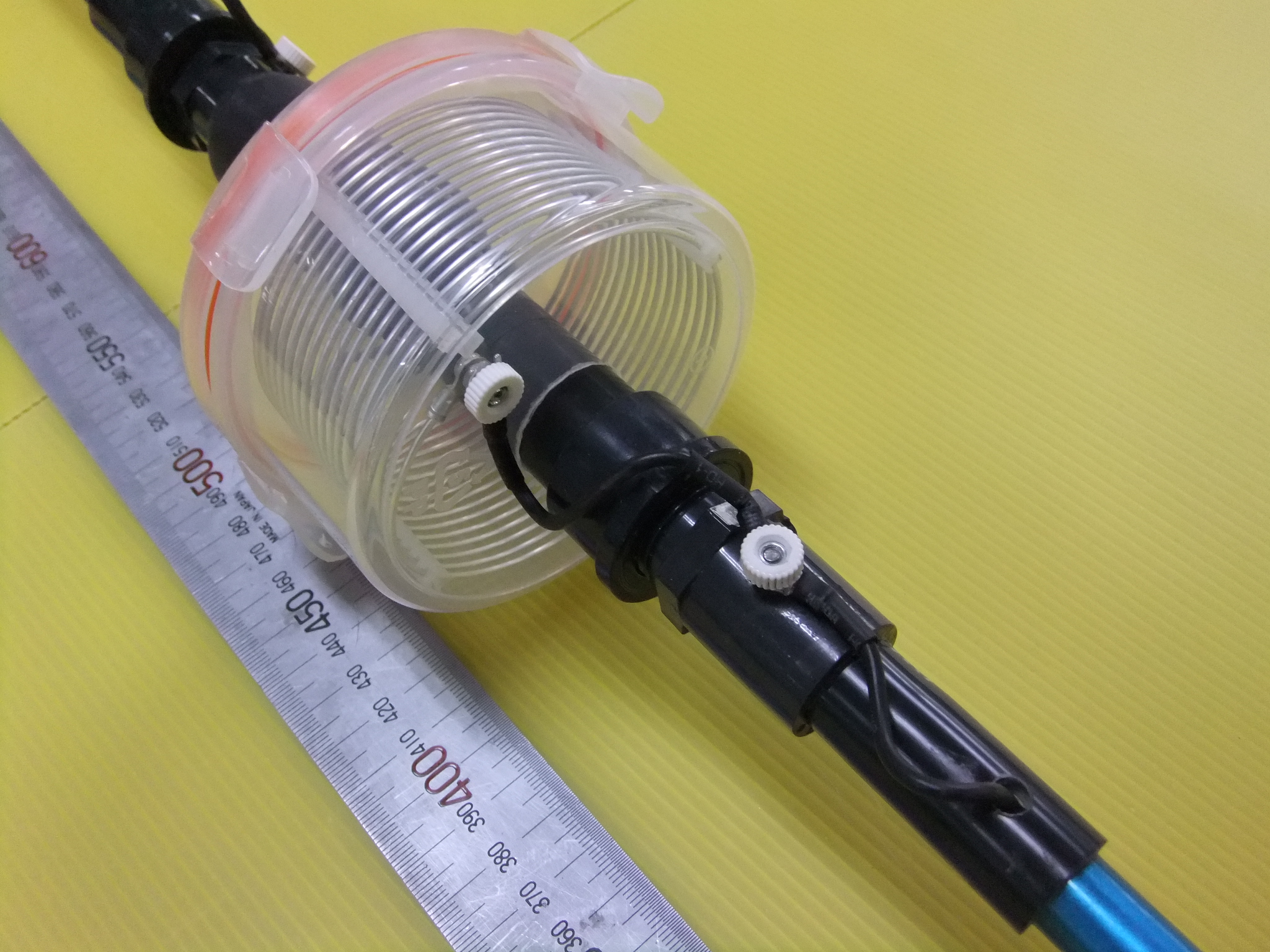

コイル部のアップ。

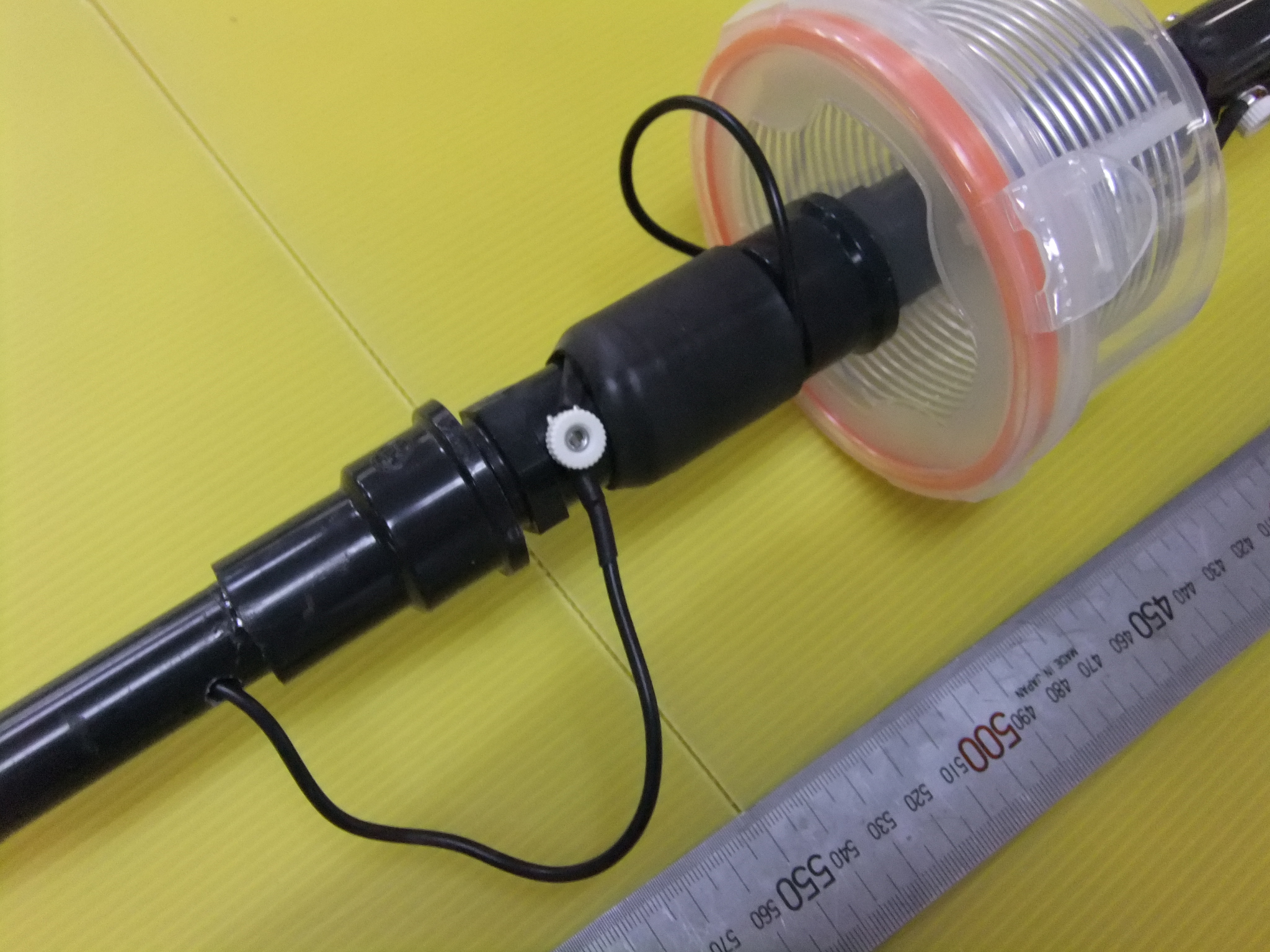

コイル部の下部の様子です。この部分は普段の運用時は外しませんが、
オークション出品時には、梱包サイズの関係で外しています。

コイルの上部の様子。

この部分で上下に分割して持ち運びできます。
長さが約１．２メードル弱になりますので、クルマのトランクにも入ります。

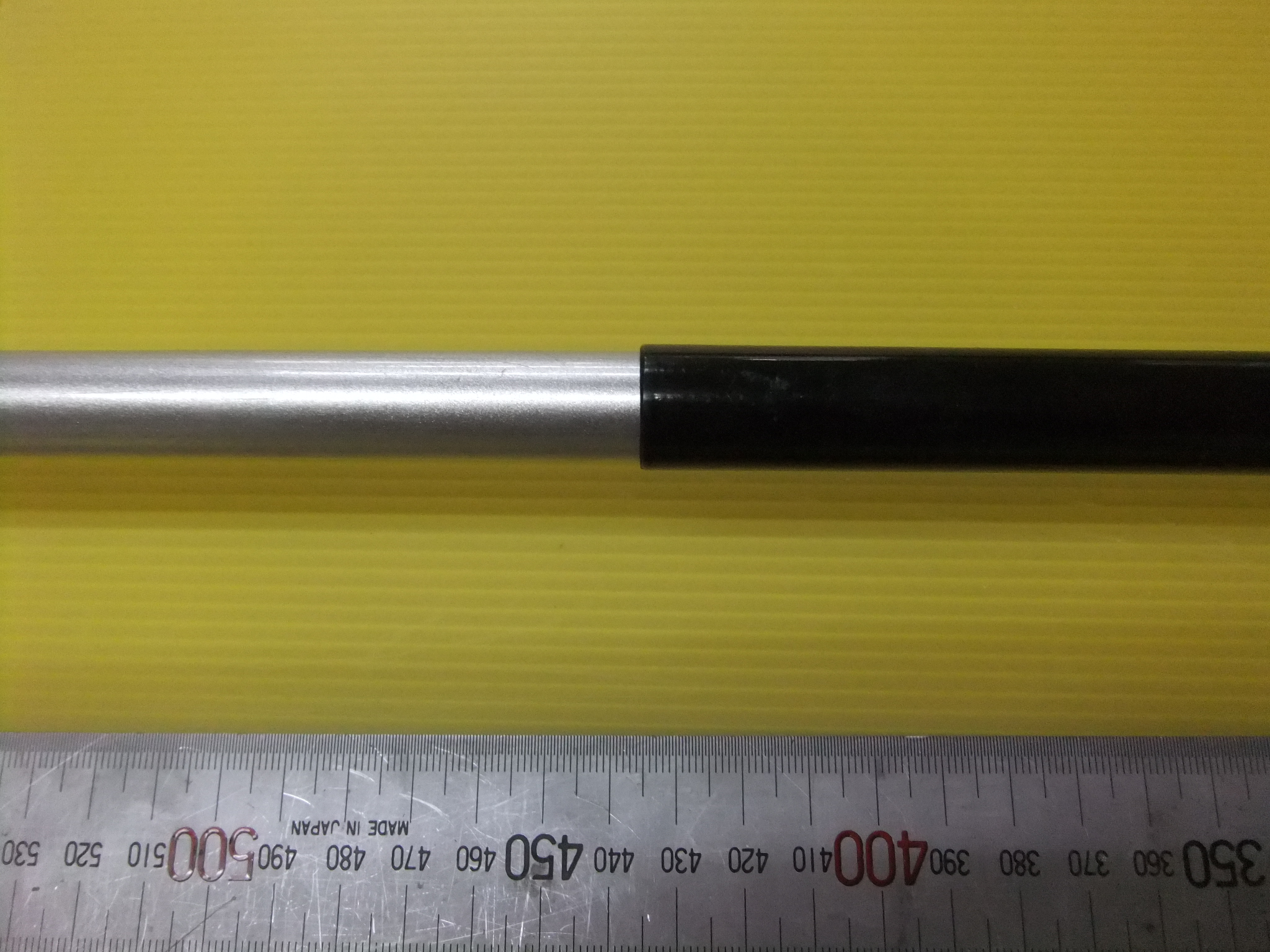

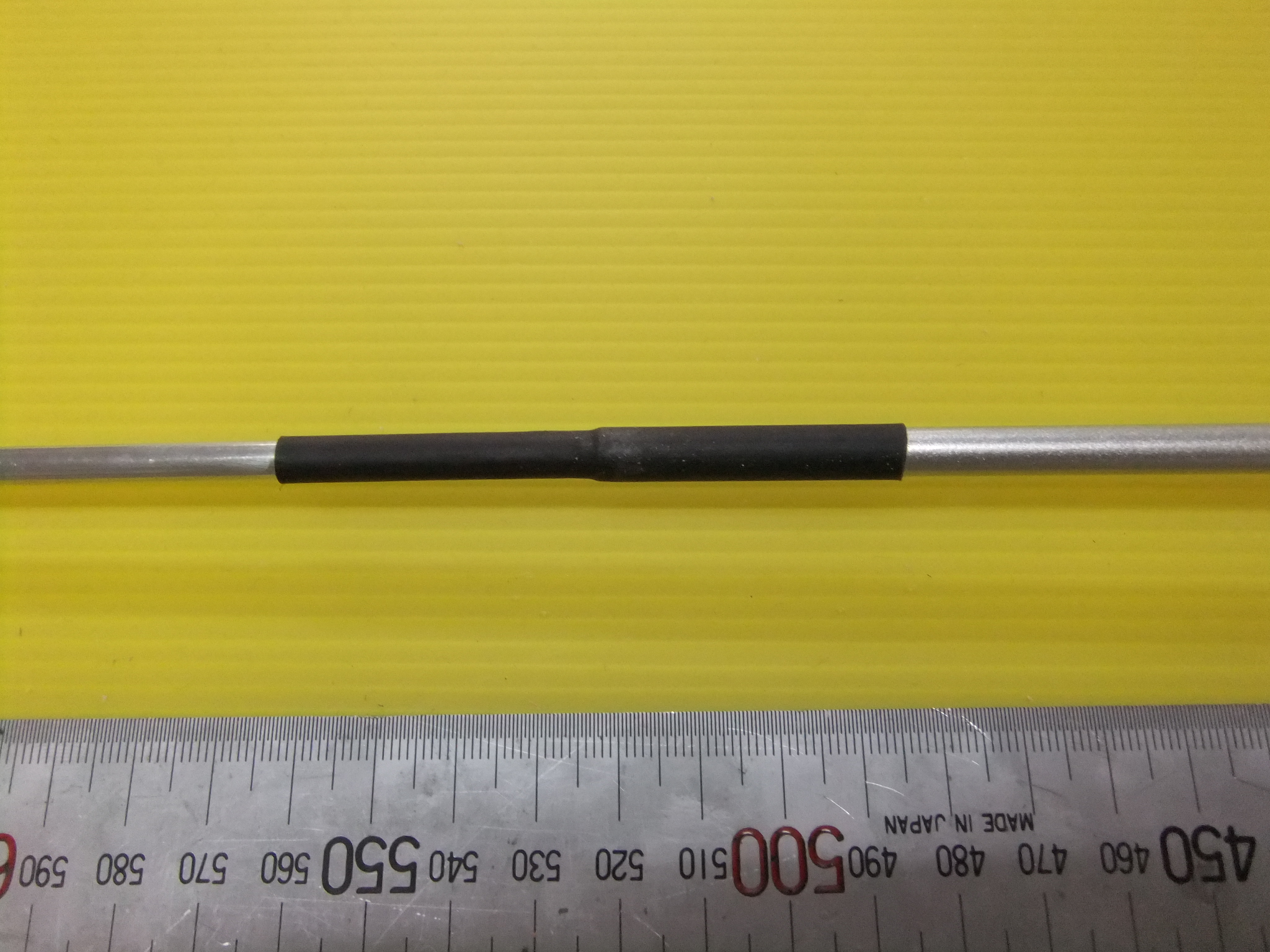

釣竿とφ５ｍｍアルミパイプの接合部分のアップ。
この部分は、φ２mm真鍮パイプが入っていて、コードの先端がハンダ接合されています。
それによって、電気的にコイルから伸びてきたコードとアルミパイプが導通しています。

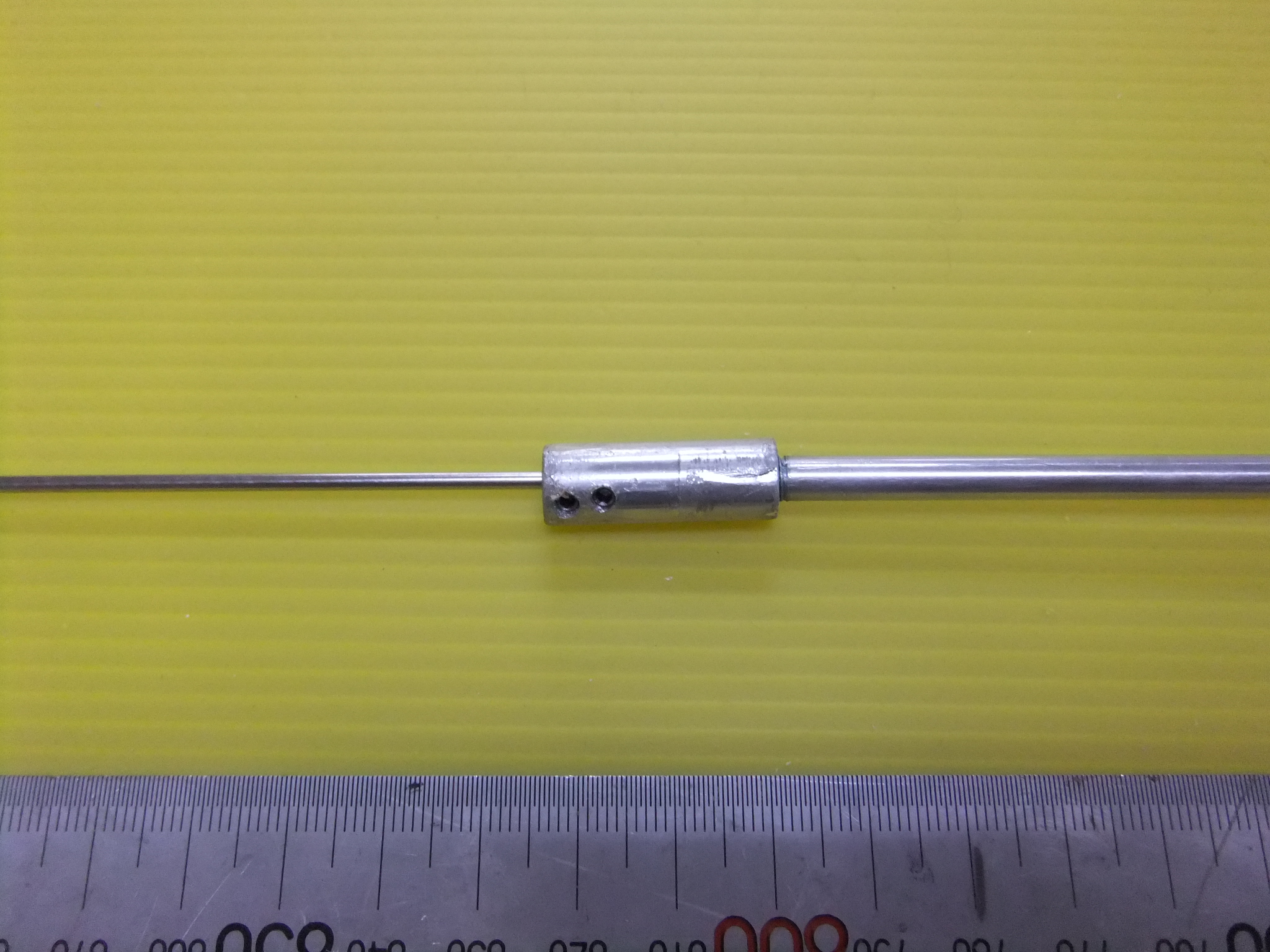

アルミパイプとステンレス棒の接続金具のアップ。
イモネジの位置がズレたりして、手作り感満載(?)の作品です(-_-)
ボール盤で穴開けするときにズレてしまいました……

六角レンチでイモネジを回して、ステンレス棒を出し入れできます。

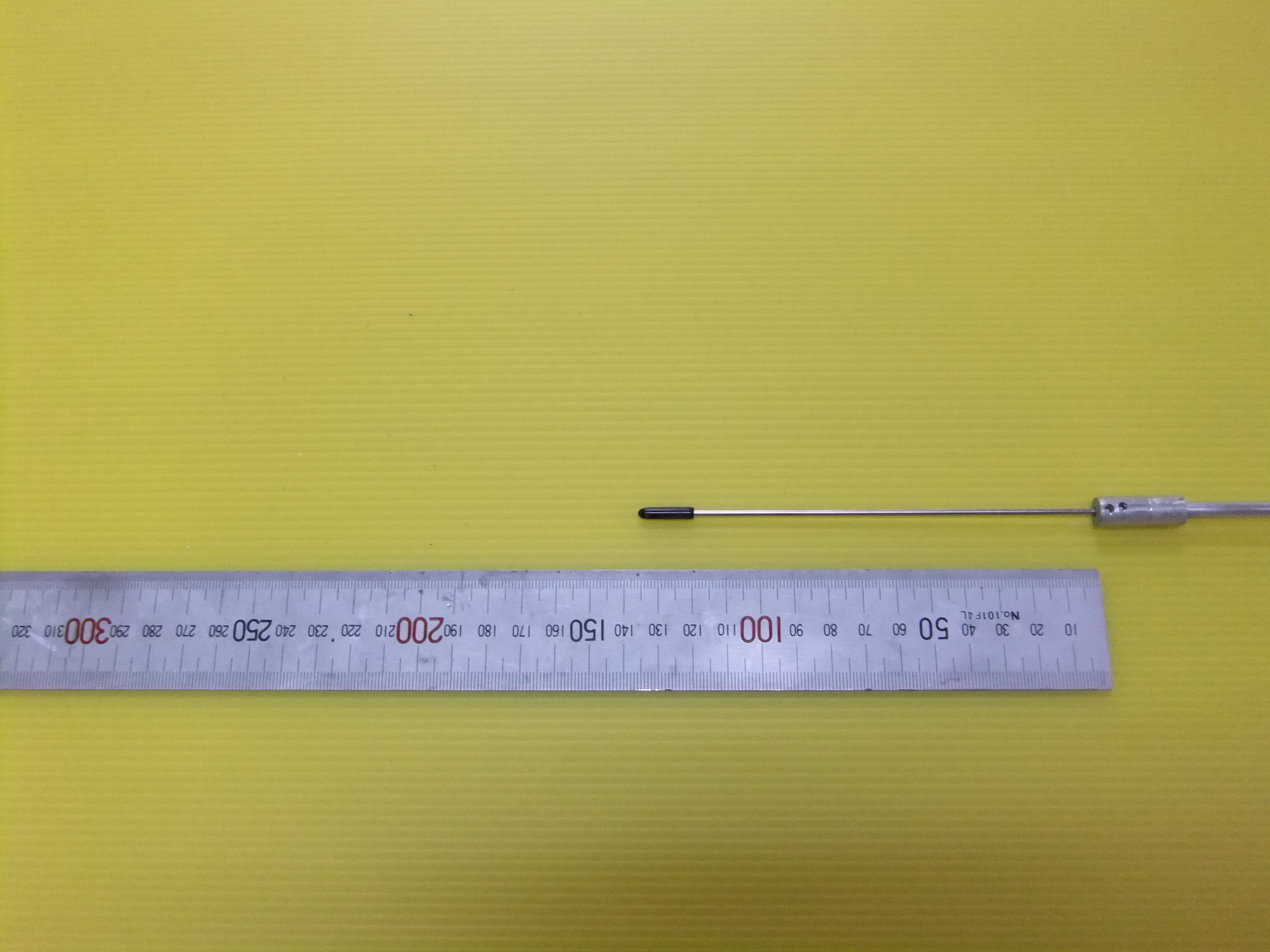

ステンレス棒を縮めたときの様子。
約１４０ｍｍ

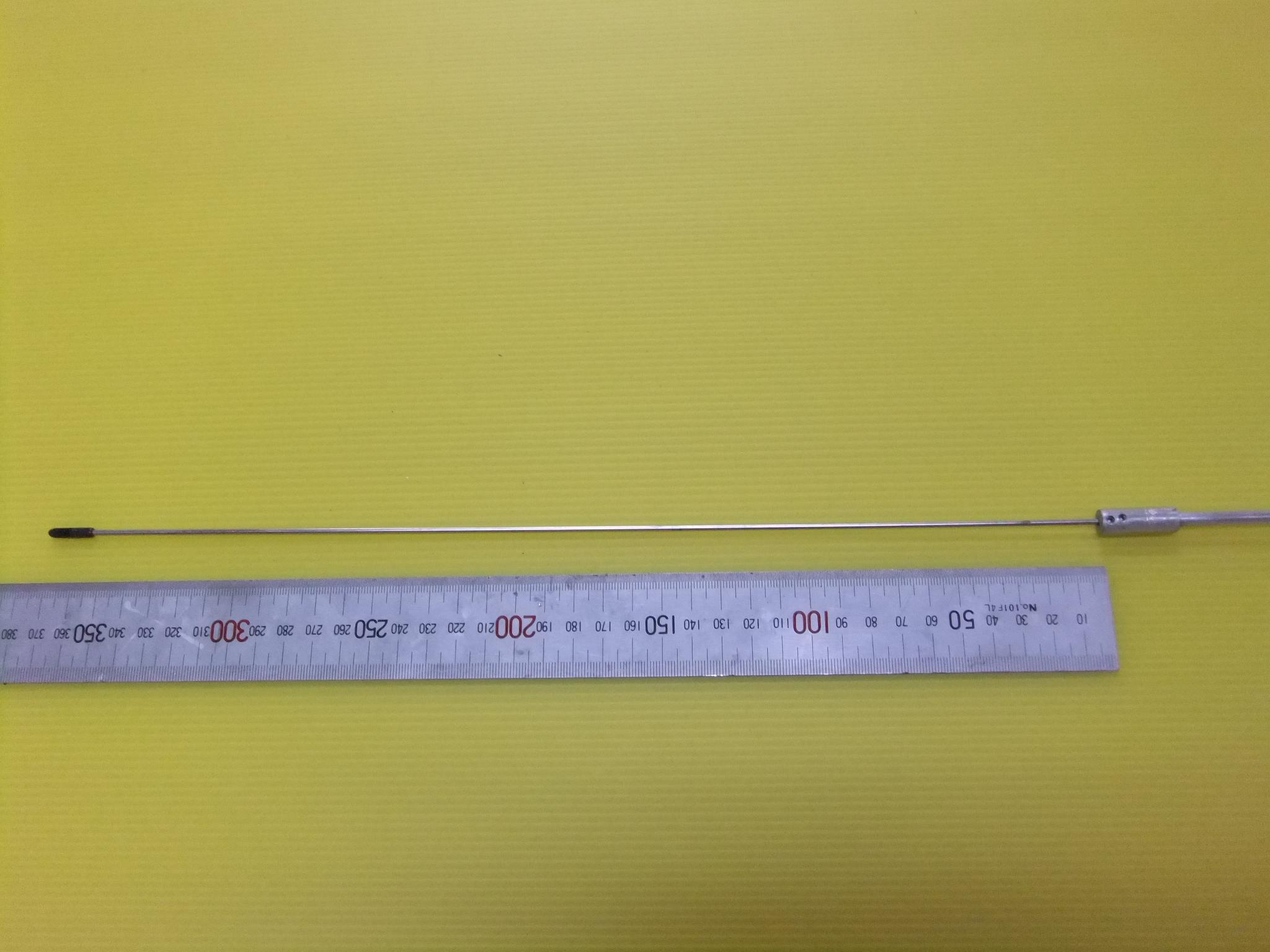

ステンレス棒を伸ばしたときの様子。
３６０ｍｍ

２２０ｍｍの範囲で長さ調整できるので、バンド内全域を調整によりカバーできます。
