７ＭＨｚ帯用４．３ｍ釣竿アンテナ

給電部から空芯コイルまでの製作

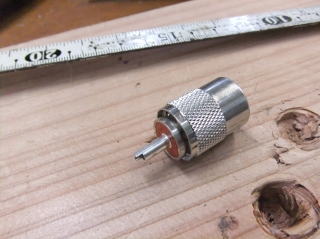

５Ｄ用のＭ型コネクターのツメ部分を削り取ります。
これはアンテナ作りのキ・ホ・ン　(-_-)

ネジ部分が回転しないように、ハンダを流し込んで固定します。

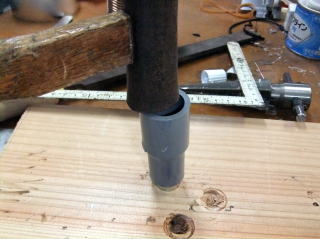

加工したＭ型コネクタを、塩ビ管のＶＰ１６／ＶＰ１３連結用に押し込みます。

ハンマーでたたいて、押し込みます。

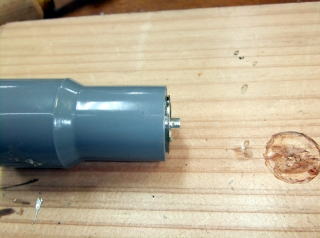

ここで終わりにしても良いのですが、コネクタを横から見てみると……

中心部分が出っ張っているのが気になりますね～。
アンテナの長さを調節したり、撤収作業のときに、地面に付いたりして、キズが付く恐れがあります。
そこで……

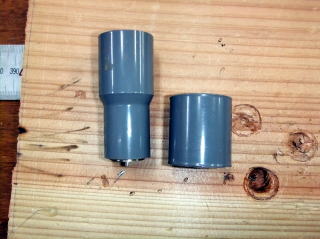

塩ビ管　ＶＰ２５　の登場です！

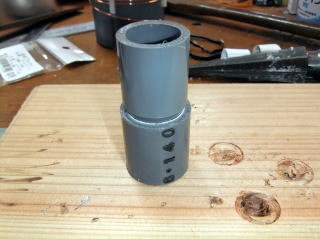

これをスポッとはめ込むと……ゆるゆるなので……

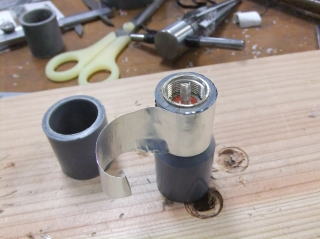

アルミテープを巻いて、キツキツになるように調整して、接着します。

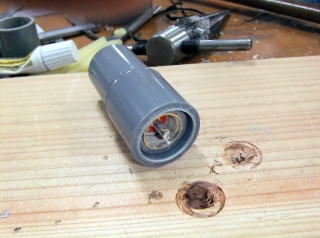

こんな感じに仕上がります。
これで、給電部を地面に直接置いても、大切な中心部分が守られます(*^_^*)
市販のモービルホイップアンテナの給電部に形状が似ています。

いきなり塩ビ管の色が変わってしまいますが、写真を撮り忘れていたため別の日の作業の物で説明を続けます。

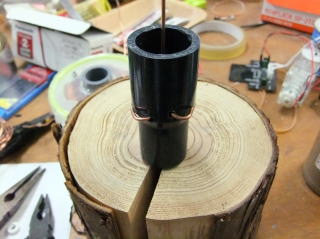

２本の銅線が出ていますが、これは左側がアース部(コネクタの外側)、右側が芯線部に接続されています。
この間にコンデンサを入れられるようにしたものです。

内部の様子を以下に紹介します。

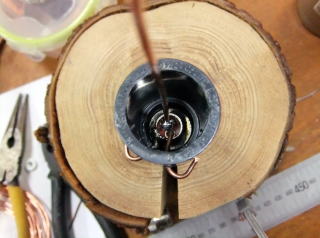

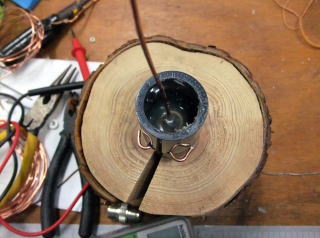

こちらが、アース部分になる、コネクタの外側にハンダ付けをしたときの様子です。

つづいて、芯線（１．６ｍｍ銅線）にハンダ付けしたときの様子です。

芯線（１．６ｍｍ銅線）がコネクタの外側に接触しないように、ホットボンドを流し込みました。

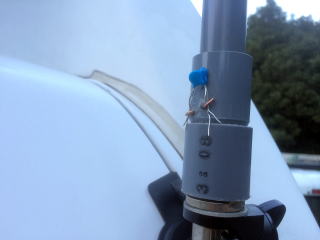

こんな感じに、高耐圧コンデンサを入れて、ＳＷＲを調整するときに利用します。
もちろん、環境によってはコンデンサを入れないで運用できるとは思います。
いずれにしても、調整する項目が多ければそれだけ理想に近づくことができると思います。
