７ＭＨｚ帯用４．３ｍ釣竿アンテナ

空芯コイルの製作

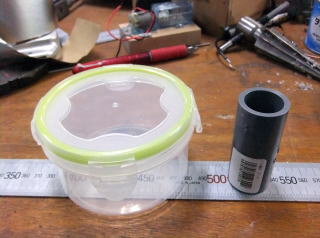

１００円ショップで２個セットで入手したケース、つまり１個５０円也。
そしてＶＰ１６用の連結用塩ビ管。

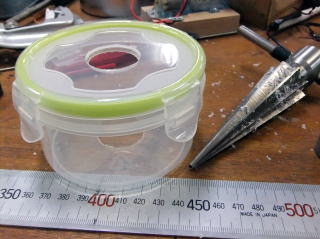

ドリルで穴をあけて、あとはリーマへでぐりぐりやって、先ほどの連結管がギリギリ入る穴を空けます。

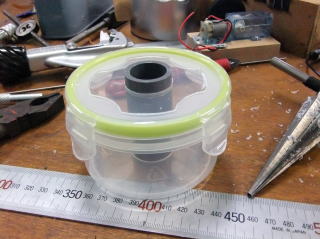

こんな感じに通るようになります。

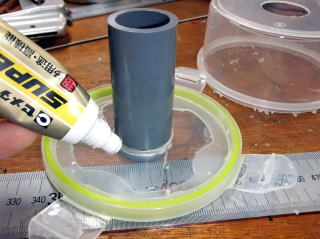

接着剤は、フタの方だけにつけます。
ケースの底面は、メンテナンスのために固定しません。ここ、大事です。

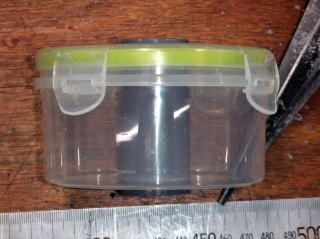

こんな感じになります。
接着剤はフタの方だけに付けています。底面はメンテナンスのために外せるようにしておきます。
大切なことなので、２度書きました。

さて、いよいよコイルを巻きます。

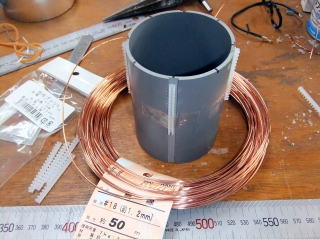

私の場合は、何度も同じ径のコイルを巻くことになるので、７５ｍｍ径の塩ビ管に自在ブッシュを厚みの切れ込みを入れた治具を使用しています。
今回のコイルは、φ１．２ｍｍの銅線を使用しました。

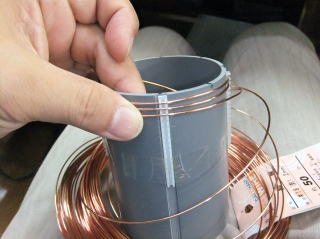

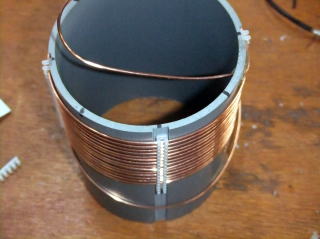

こんな感じに巻いていきます。

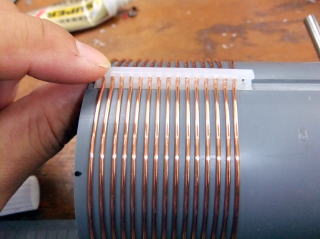

治具のおかげで、自在ブッシュの厚み分が溝にハマっているので、銅線は真円に巻けている様子が分かると思います。

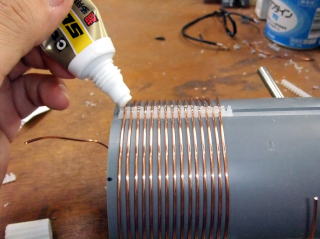

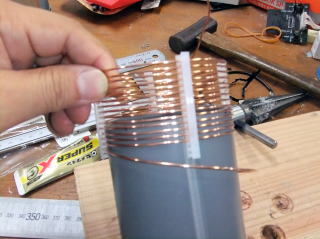

１４巻きしたら、接着剤を自在ブッシュの上から塗って、さらに自在ブッシュを上から被せます。
２本の自在ブッシュが向かい合わせに付く感じですね。別の表現にすると、がっちり握手をしている感じです。

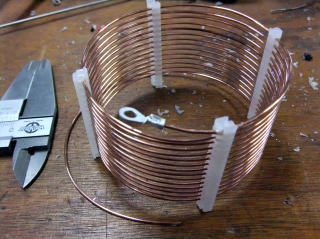

接着剤が乾いたら、するっとコイルを引き抜きます。
この瞬間がたまらない　(*^_^*)

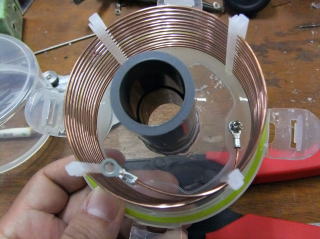

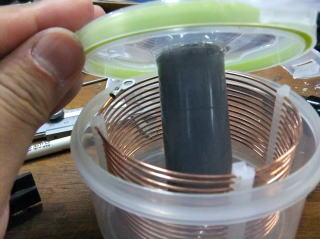

コイルの両端に金具を取り付けます。

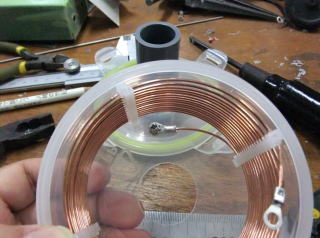

先に底の方から、Ｍ３のネジの頭が１０ｍｍ程出るように取り付けて、ナットで固定します。
この出っ張った部分のネジに、給電部から延長した塩ビ管から来ているコードの金具を取り付けることになります。

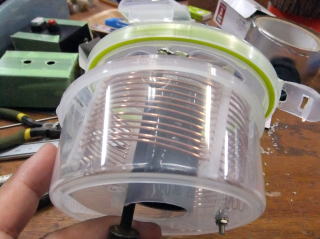

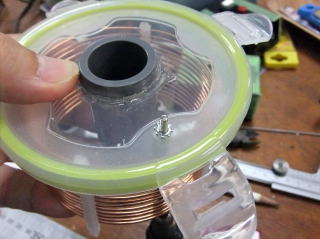

次に、フタの部分に同様に取り付けます。

フタをあとから取り付ける理由は、逆だとドライバを差し込みにくいからです。
作業できればどちらからでも良いのですけどね。
