７ＭＨｚ帯用４．３ｍ釣竿アンテナ

コイルから先端までの製作

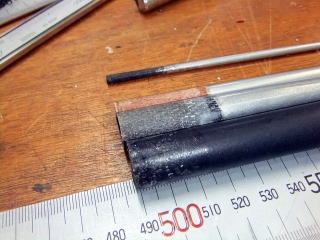

3.5ｍのグラスファイバー釣竿を分解し、根元のプラスチック部品を取り外します。

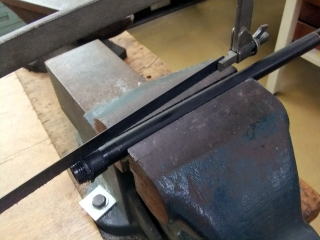

素直にはとれないので、弓のこで切れ目を入れて、取り除きます。

3.5ｍの釣竿は、4本つなぎとなっていますが、先端の1本は使用しません。
先端はザリガニ釣りにでも使いましょう(^_^)

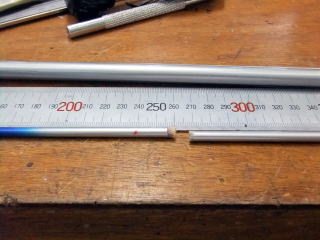

根元から３本目は、先端から２５０ｍｍの部分で切り取ります。
切り取った部分は、後述のφ５ｍｍアルミパイプを接続することになります。

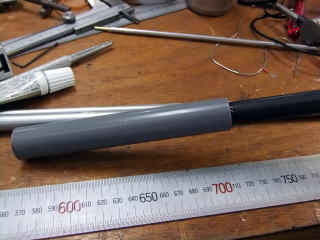

釣竿の一番太い根元部分に、長さ１３０ｍｍの塩ビ管ＶＰ１６を接続します。

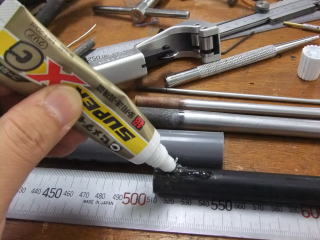

接合は　セメダインＳＵＰＥＲ　ＸＧ　を使用します。

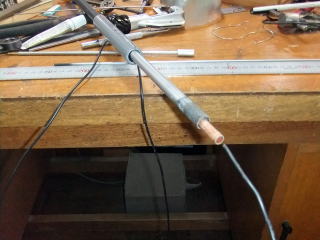

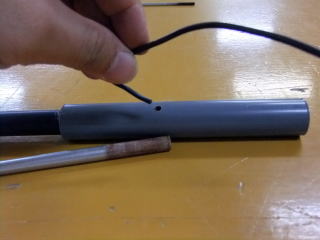

この塩ビ管に、コードを通す穴を空け、コードを通します。
そのコードを、２本目、３本目の竿に通して、竿の先端からコードを引き出します。

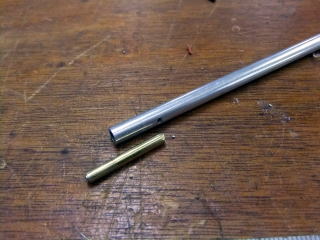

長さ２５０ｍｍのφ５mmアルミパイプに、長さ３５mmぐらいのφ３mm真鍮パイプをはめ込みます。

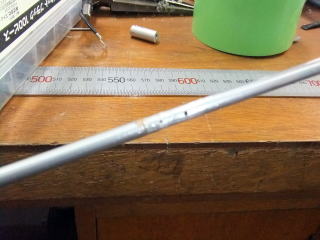

センターポンチで外れないように締めます。

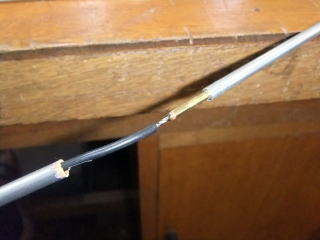

先ほどはめ込んだ真鍮パイプに、釣竿の先端から出てきたコードをハンダ付けします。

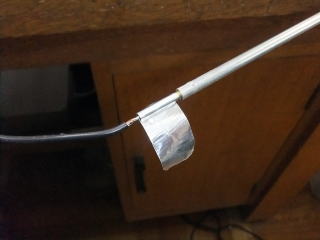

釣竿の先端にキツキツにはまるように、アルミテープを巻いて径を調整します。

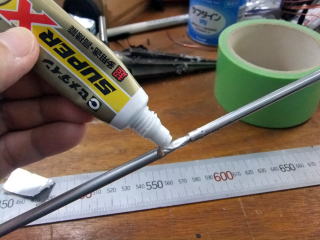

そして、セメダインで固定します。
アルミパイプと釣竿の接合部分には、熱収縮チューブで更にがっちりと固定しておきます。
(写真を撮り忘れました)

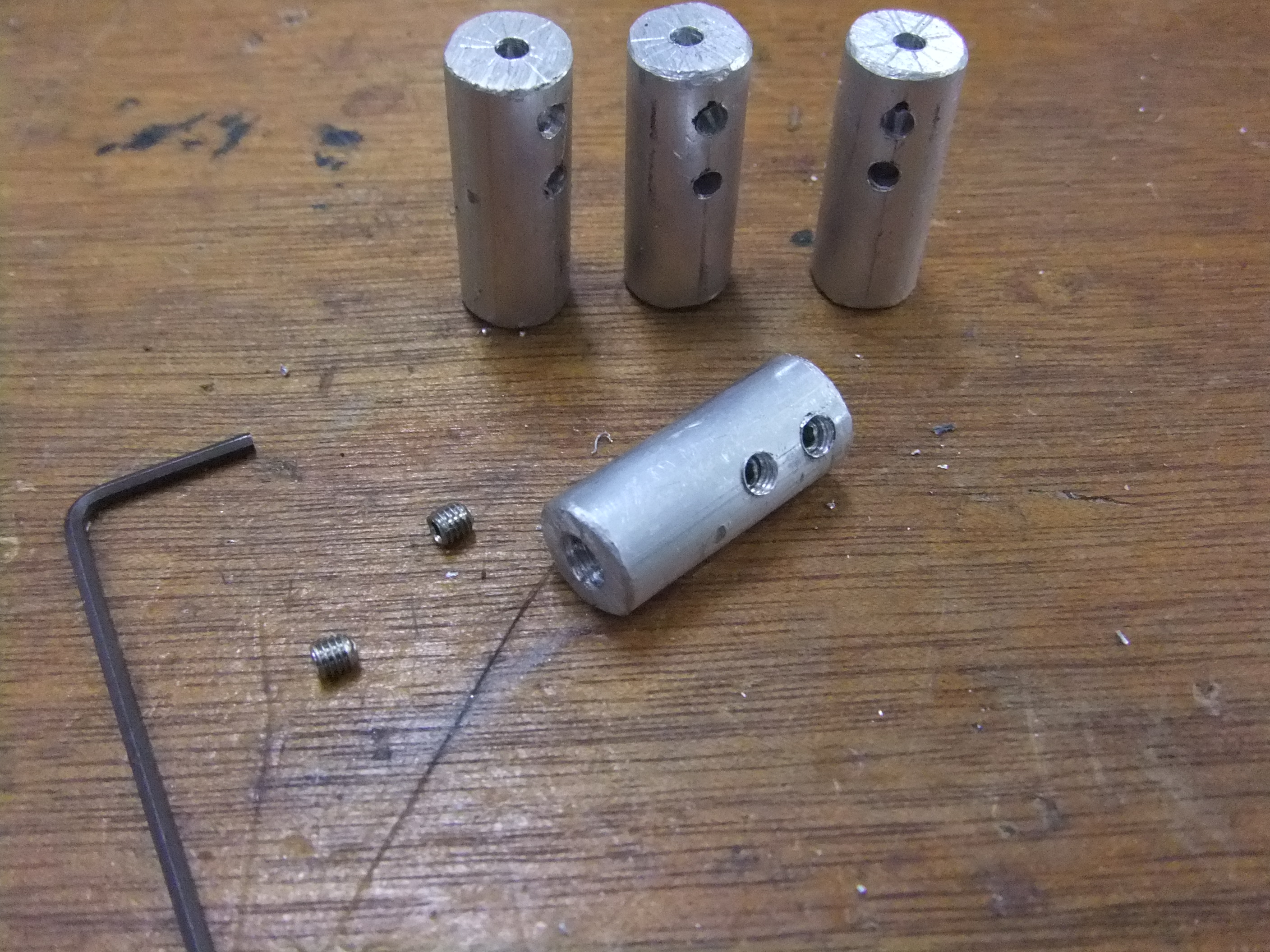

φ１０ｍｍのアルミ棒から作った連結金具です。
先ほどのφ５ｍｍアルミ棒の先端をダイス(Ｍ５×０．８)でネジを切り、連結金具を取り付けます。

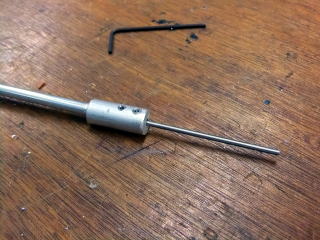

連結金具に、φ２ｍｍのステンレス棒を差し込み、イモネジ２カ所で固定します。
このステンレス棒の出し入れで、中心周波数の調整を行います。
