７ＭＨｚ帯用４．1ｍ釣竿アンテナ　Ver.２２

各部の詳細画像

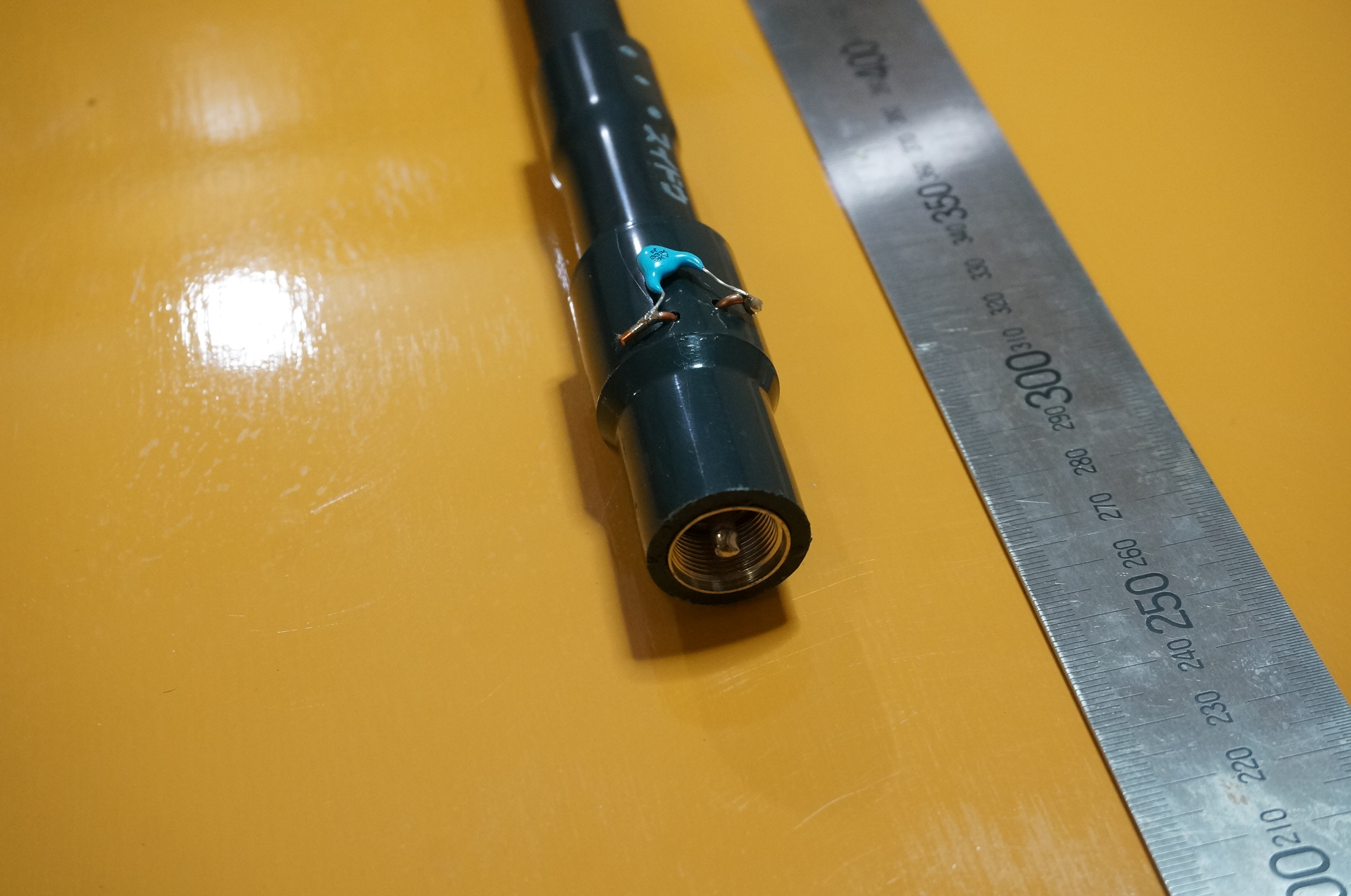

給電部の様子。Ｍ型コネクタを使用しています。
特別な取り付け方法により、中心のピンが出っ張らないように工夫しています。

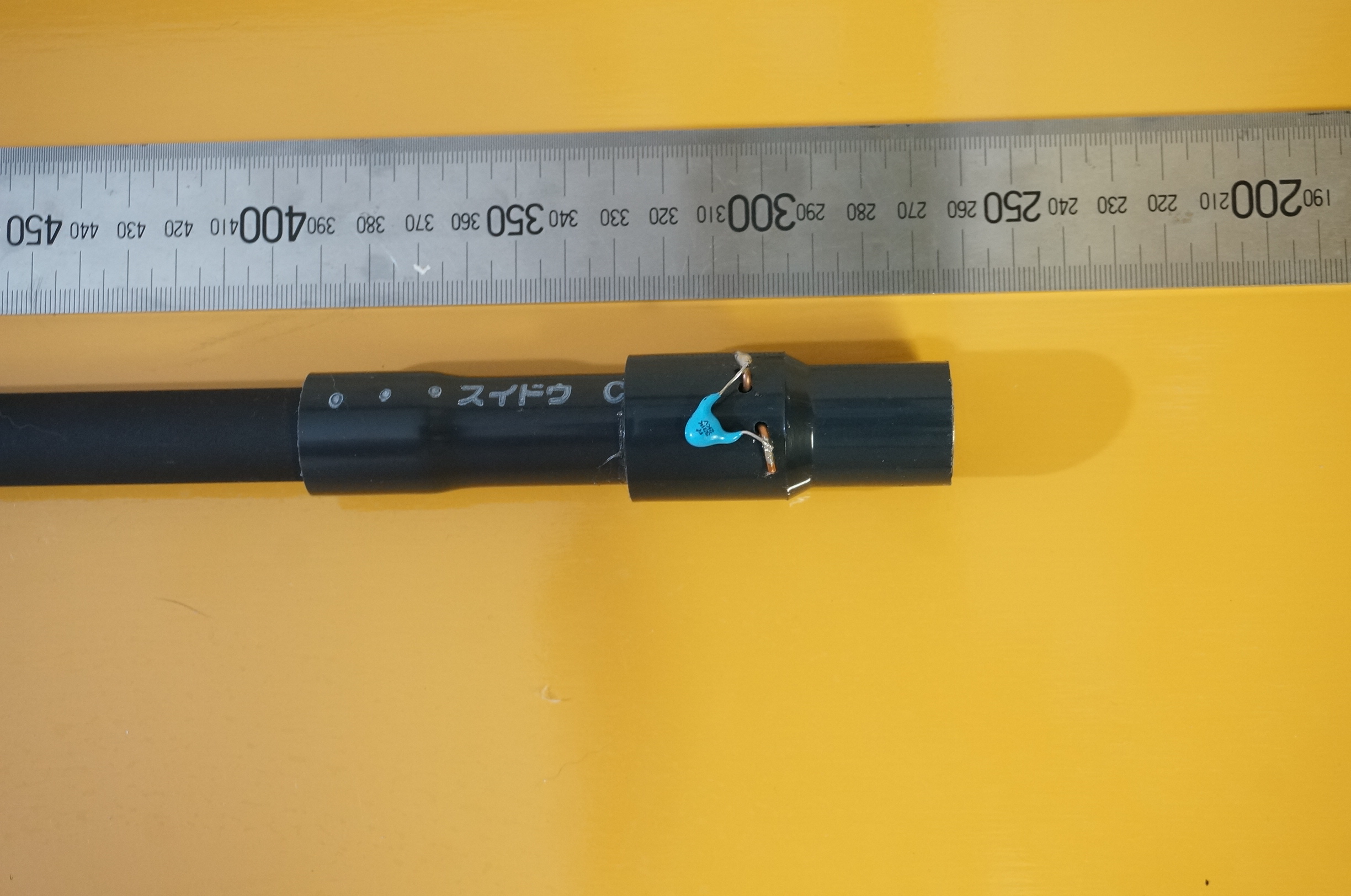

給電部付近に、コンデンサを挿入するための端子が付いています。
オークション出品時には写真に写っている３３０pFが付属します。
接触不良を防止するために半田付けをしています。
もしコンデンサを外すときにはニッパーで切断してください。
半田ゴテをあてると、内部の半田接合が取れてしまう恐れがあります。

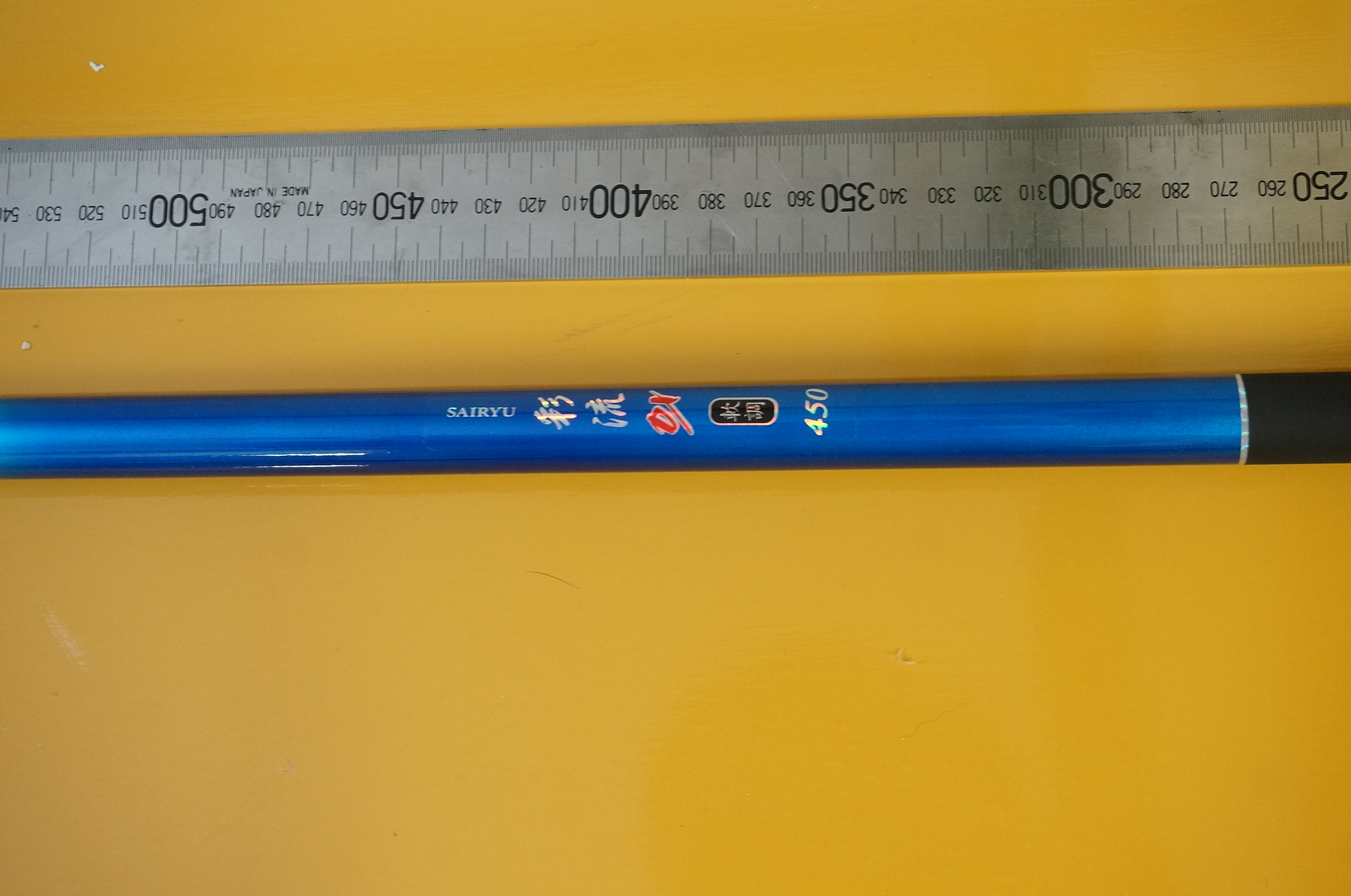

４．５メーターの釣竿を使用しています。
中国製の安価なグラスファイバー釣り竿なので作りは荒削りな部分がありますが
アンテナの製作にはこれが良いんです(^o^)

給電部からコイルまでは２本繋ぎとなっています。

根元から1本目と2本目の繋ぎ部分のアップの写真は取り忘れました(-_-)

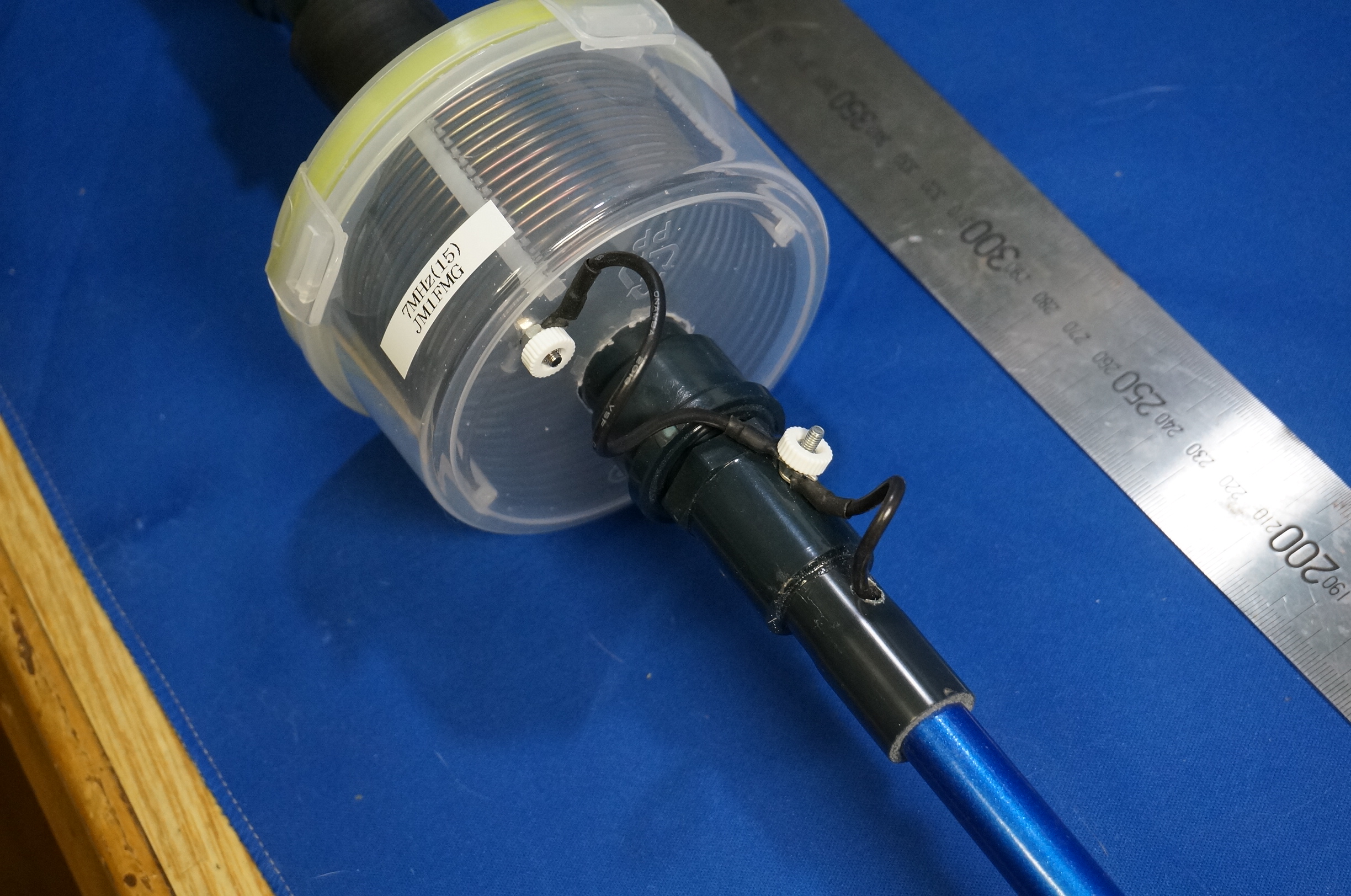

コイル部のアップ。
ケースの中のコイルはφ１．５mmアルミ線を１０回巻。

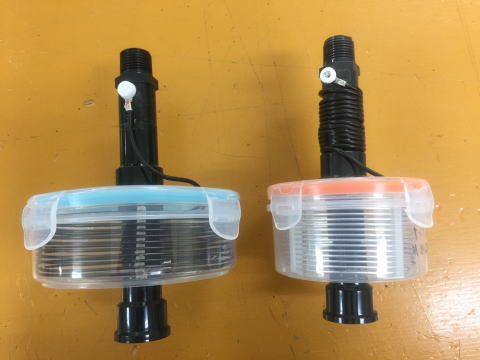

アンテナ(２０)から、コイル径が７５ｍｍ→１２０ｍｍに変更になりました。
巻数は１５ｎ→１０ｎに変更。
巻数は少なくなりましたが、径が大きくなったのでコイルケースの上に巻いていたビニルコードが必要なくなり、構造的にシンプルとなりました。

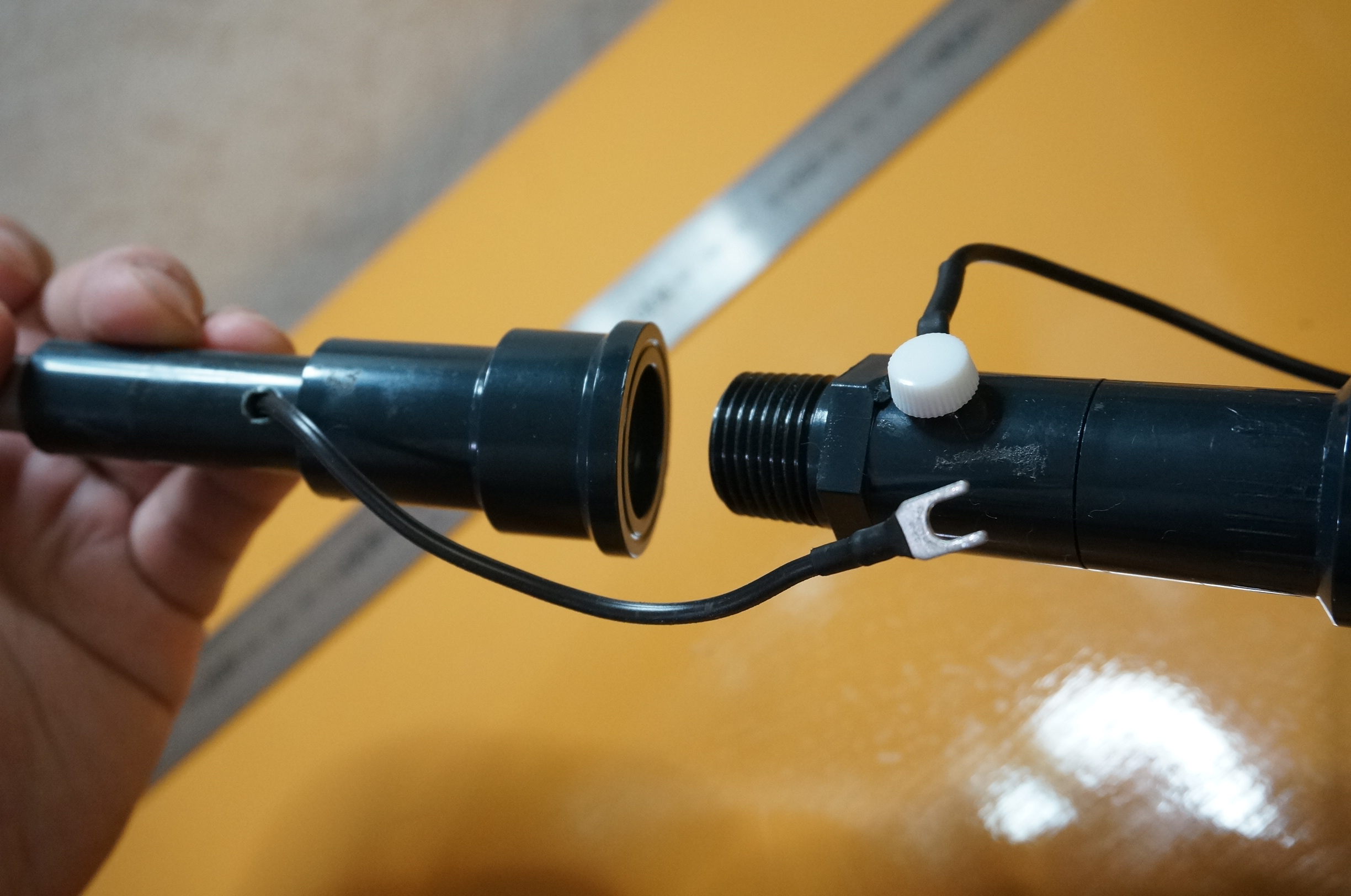

コイル部の下部の様子です。この部分は普段の運用時は外しませんが、
オークション出品時には、梱包サイズの関係で外しています。

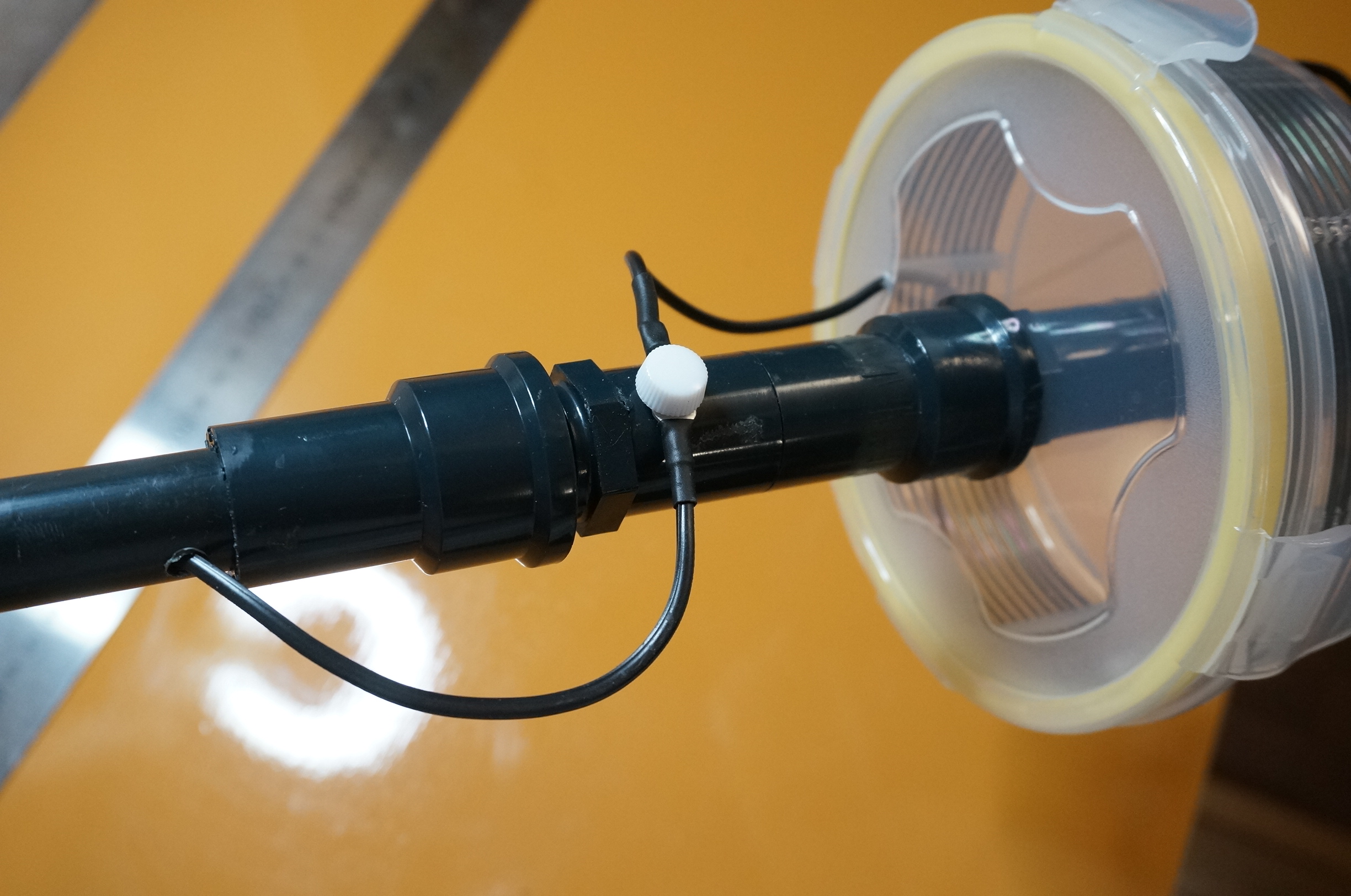

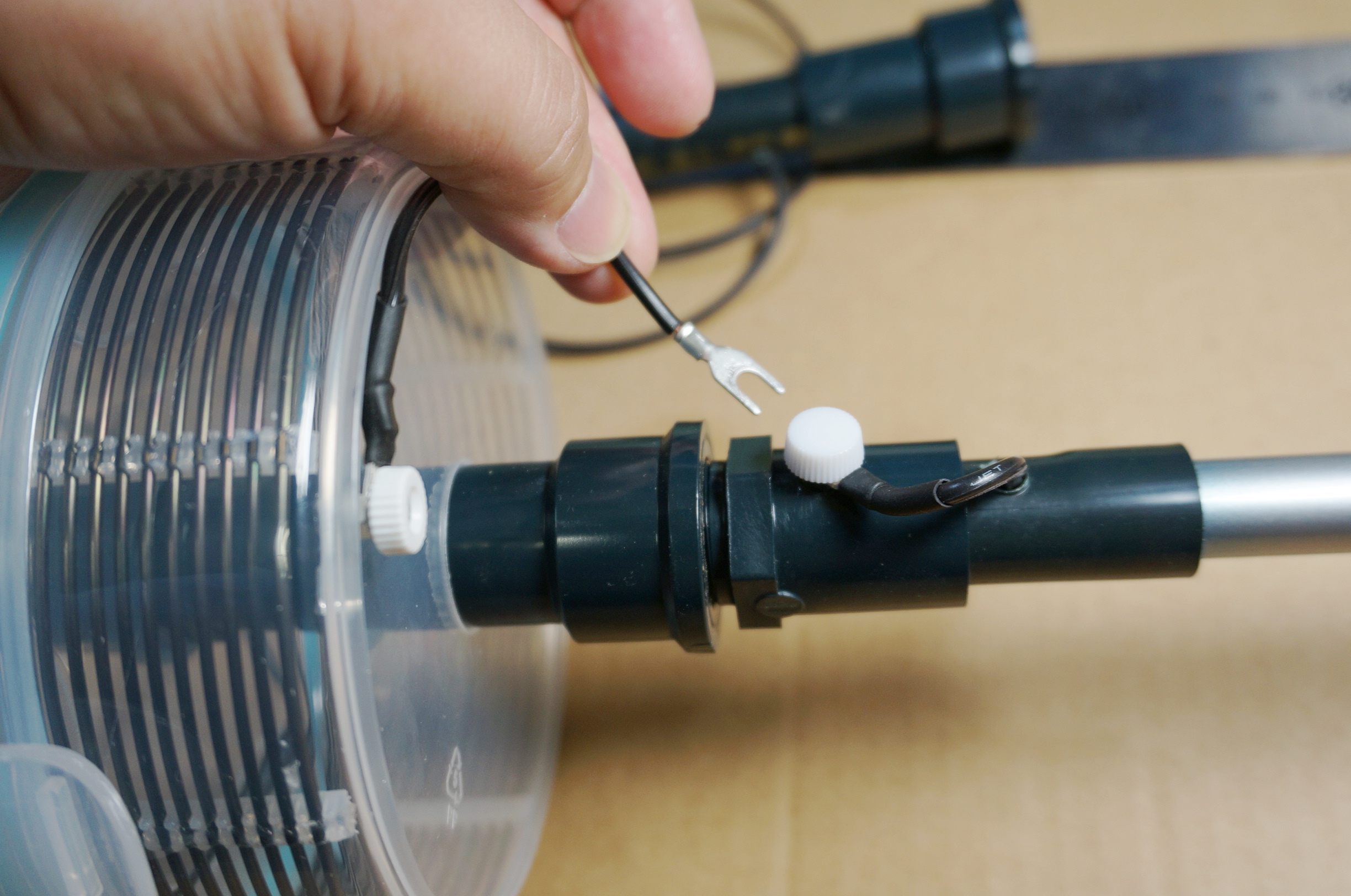

給電部側の竿部とコイル部の接続は、こんな感じになります。
この写真を参考にして取り付けをお願いします。

コイル部と上部の釣り竿部との接合の様子です。

この部分で上下に分割して持ち運びできます。
長さが約１．２メードル弱になりますので、クルマのトランクにも入ります。

元から3本目と4本目のつなぎ目のアップ。

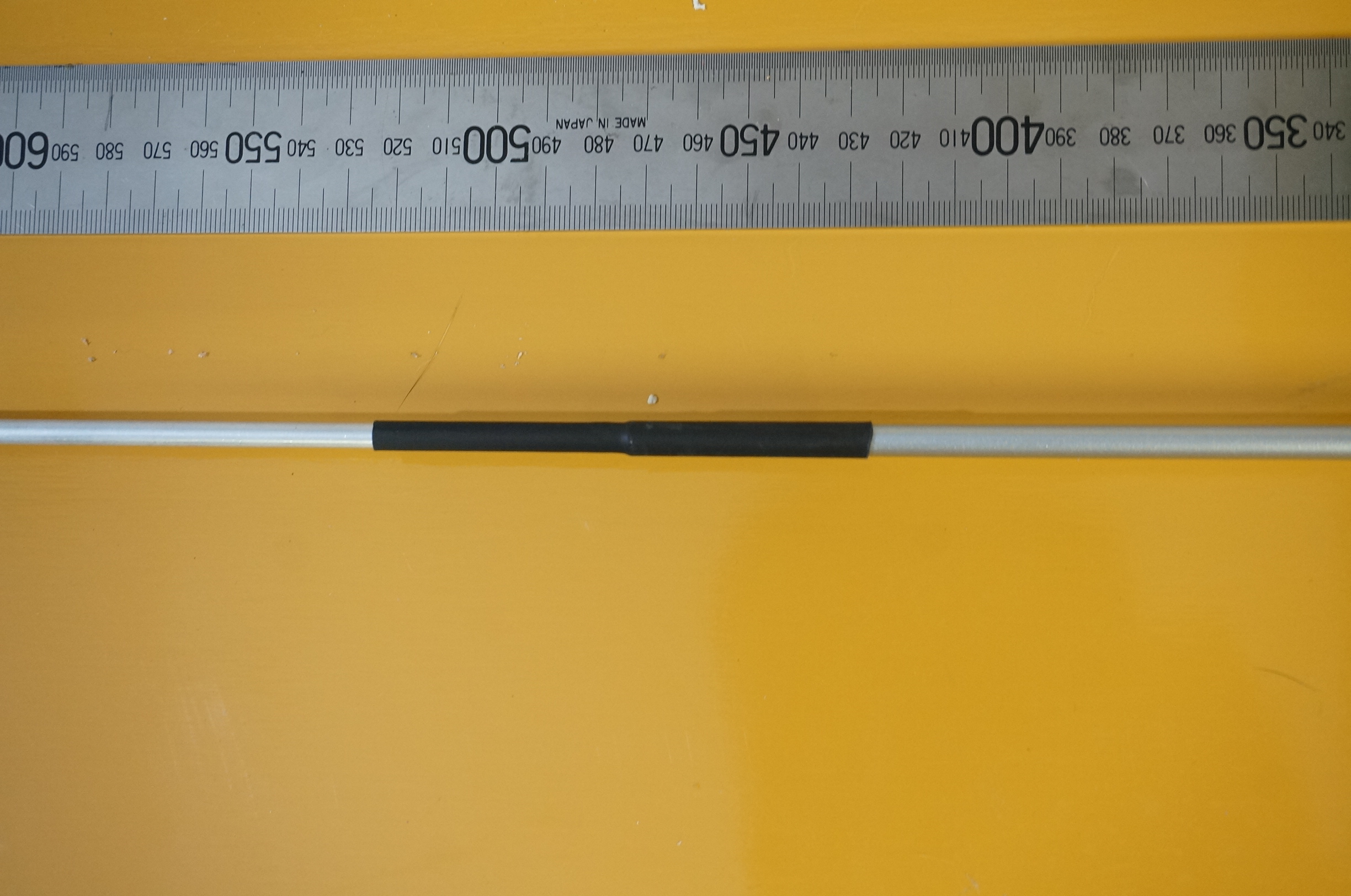

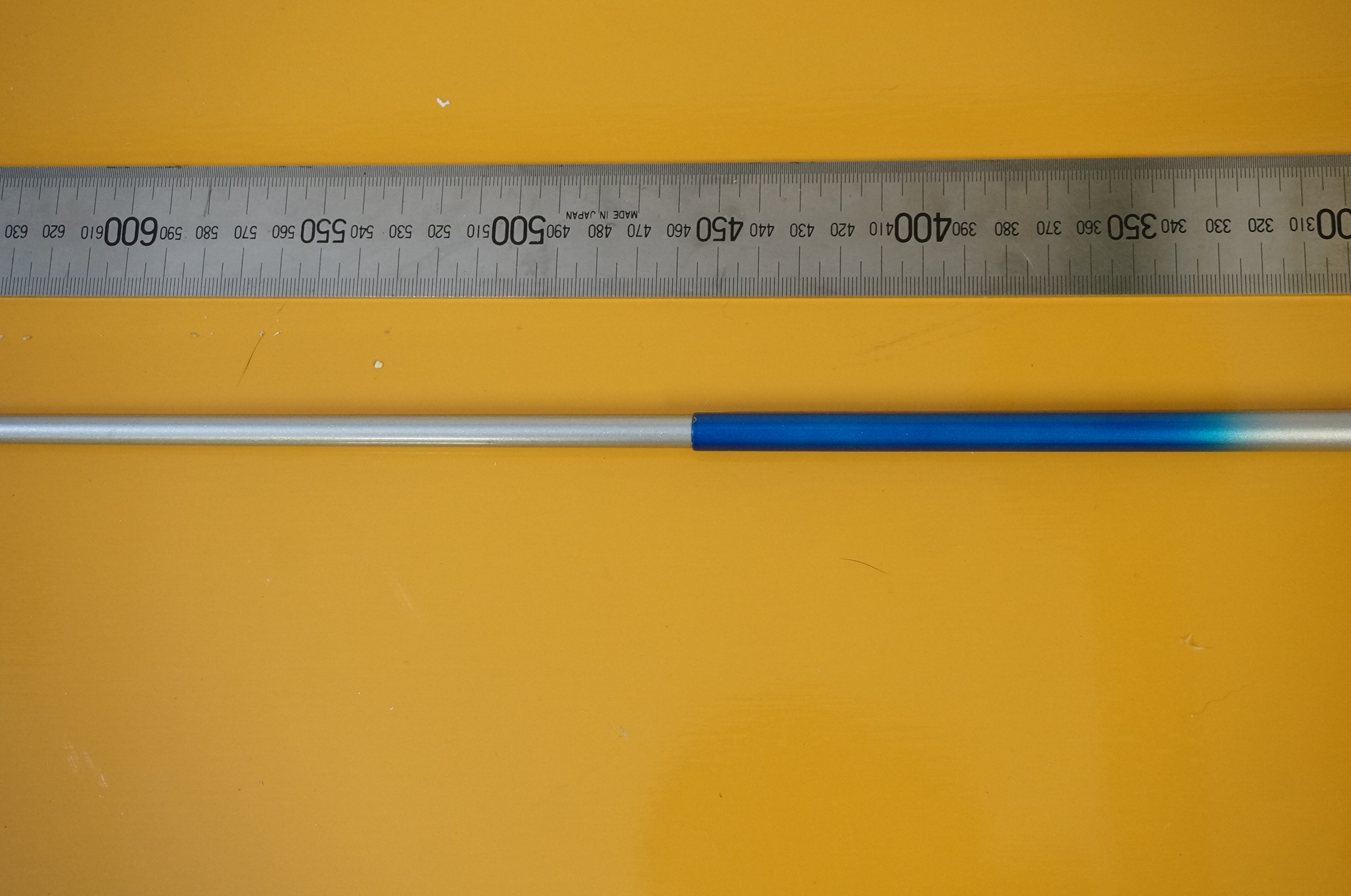

釣竿とφ５ｍｍアルミパイプの接合部分のアップ。
この部分は、φ２mm真鍮パイプが入っていて、コードの先端がハンダ接合されています。
それによって、電気的にコイルから伸びてきたコードとアルミパイプが導通しています。

アルミパイプとステンレス棒の接続金具のアップ。
六角レンチでイモネジを回して、ステンレス棒を出し入れできます。

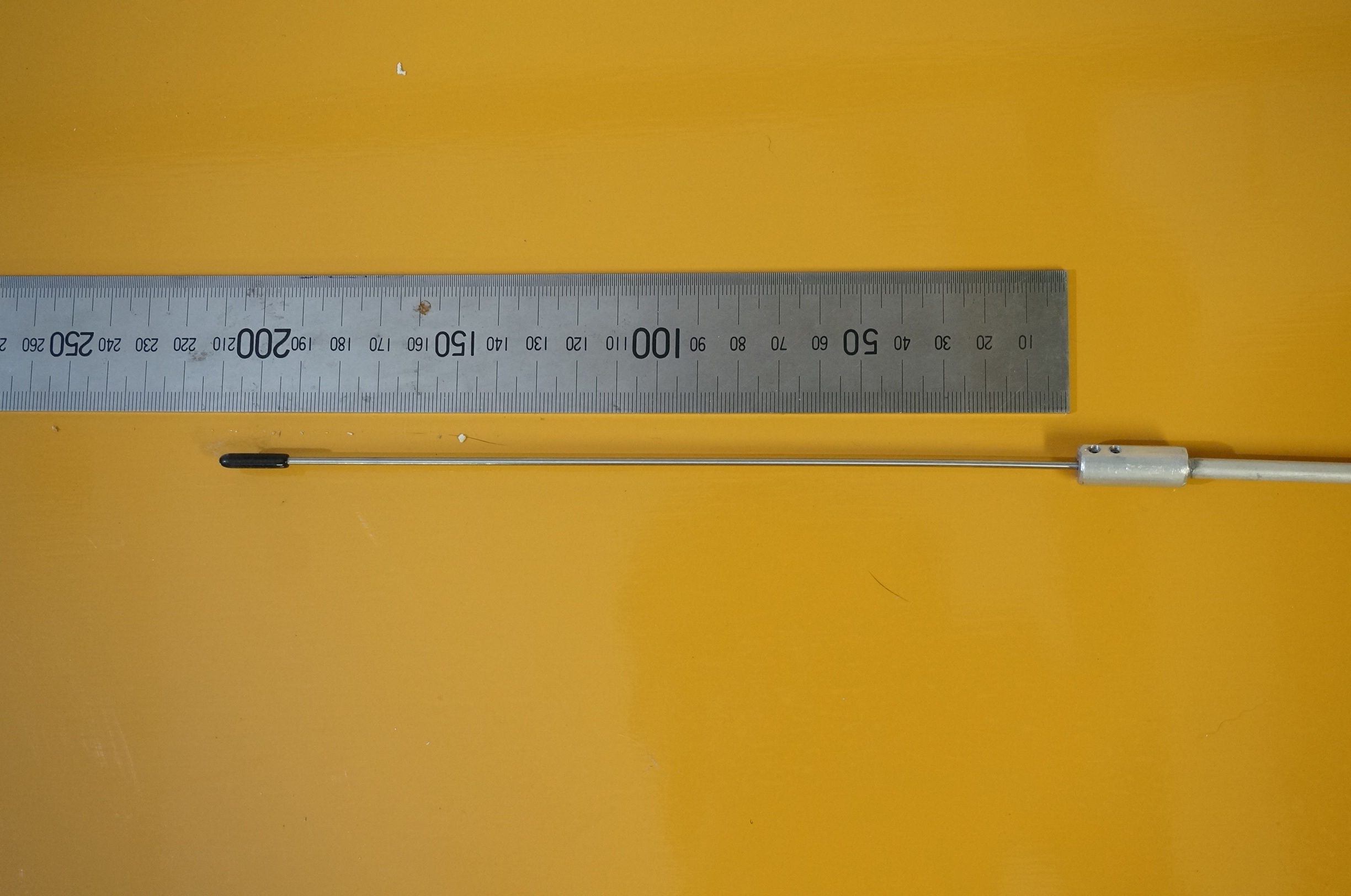

当方のクルマで同調周波数を７．0８７ＭＨｚ付近で調整したときには、２１０mmでした。

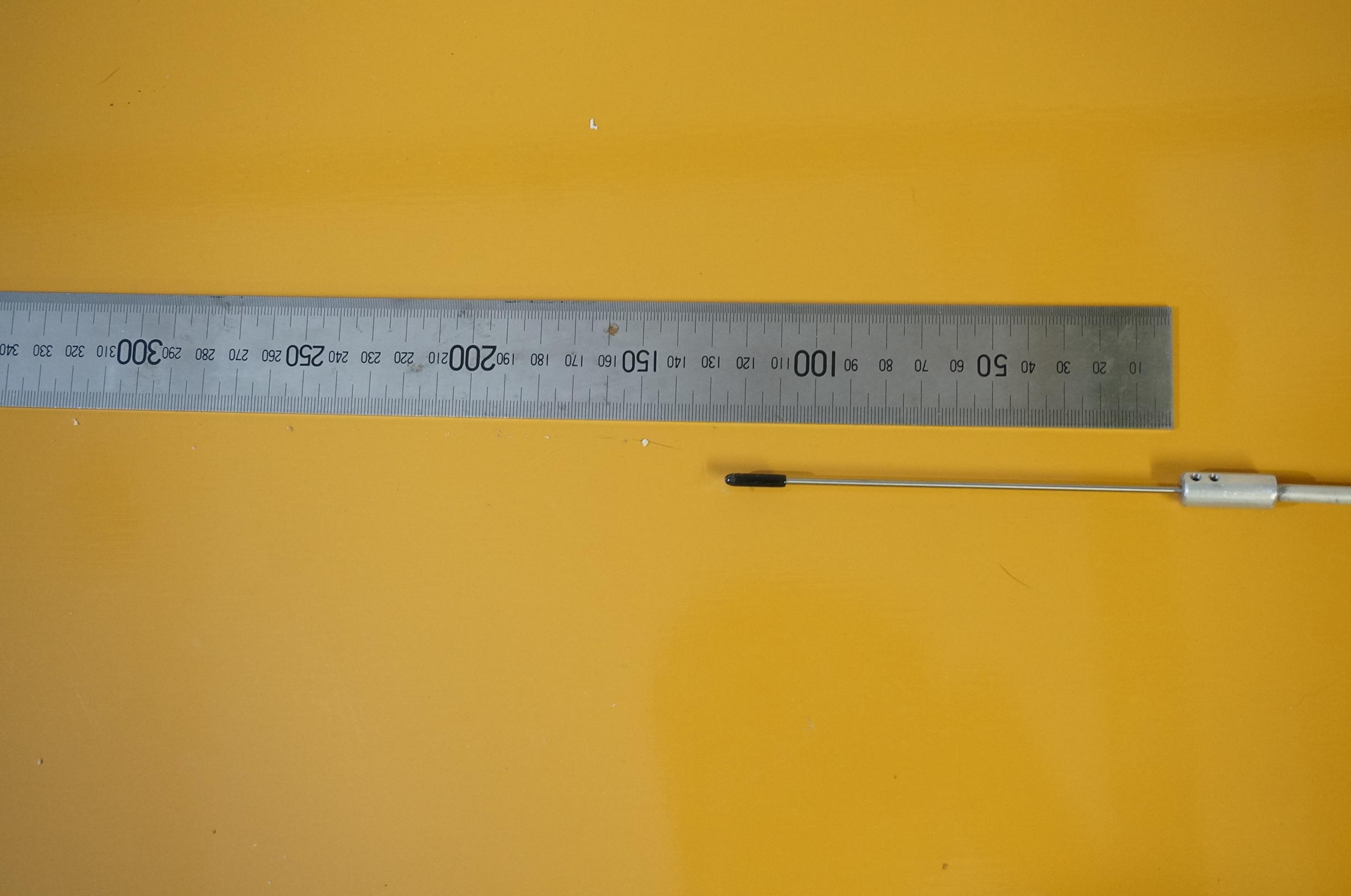

ステンレス棒を最も縮めたときは約１２０ｍｍ

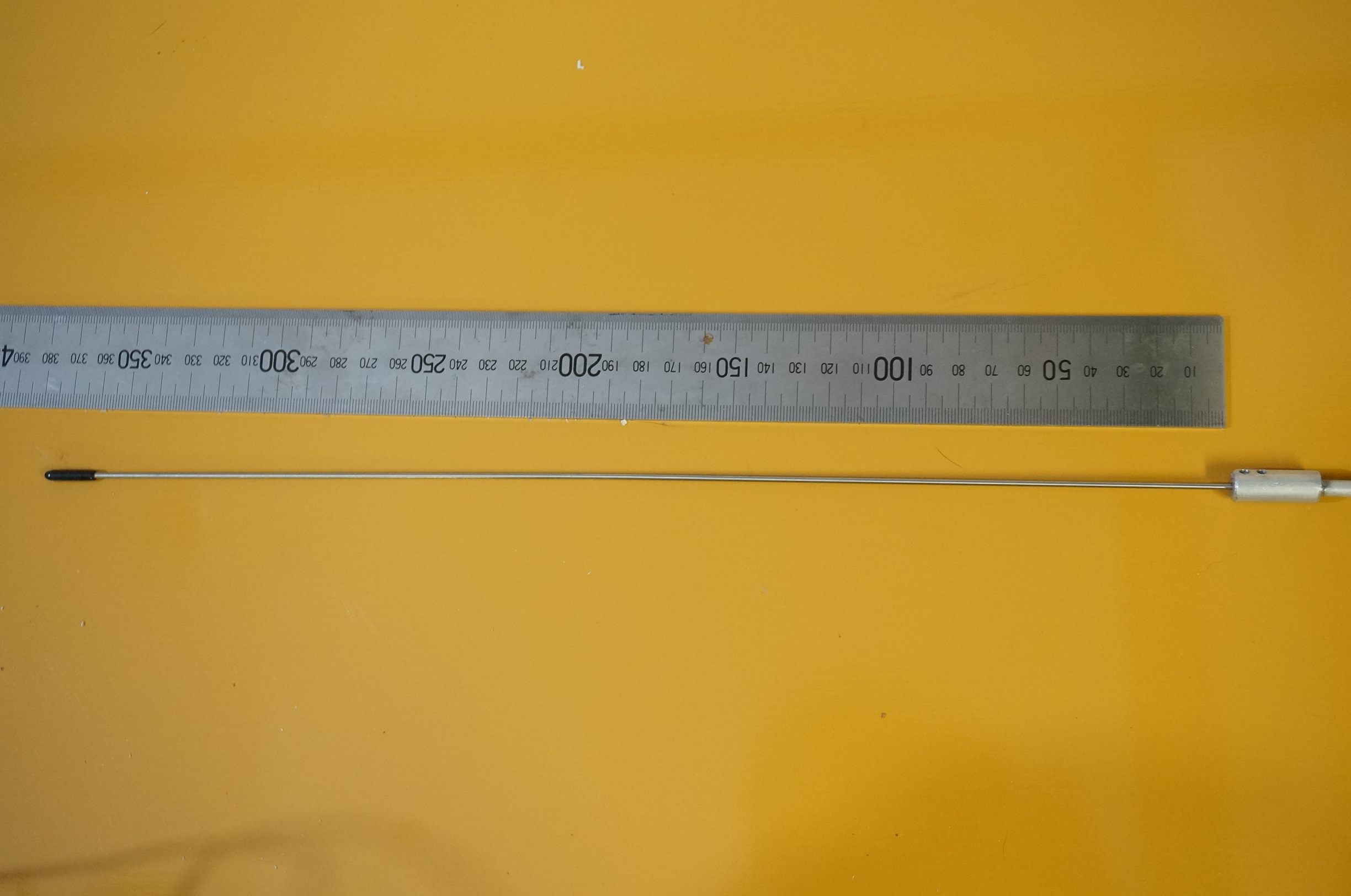

ステンレス棒を伸ばしたときの様子。
約３７０ｍｍ
２５０ｍｍの範囲で長さ調整できるので、バンド内全域を調整によりカバーできます。

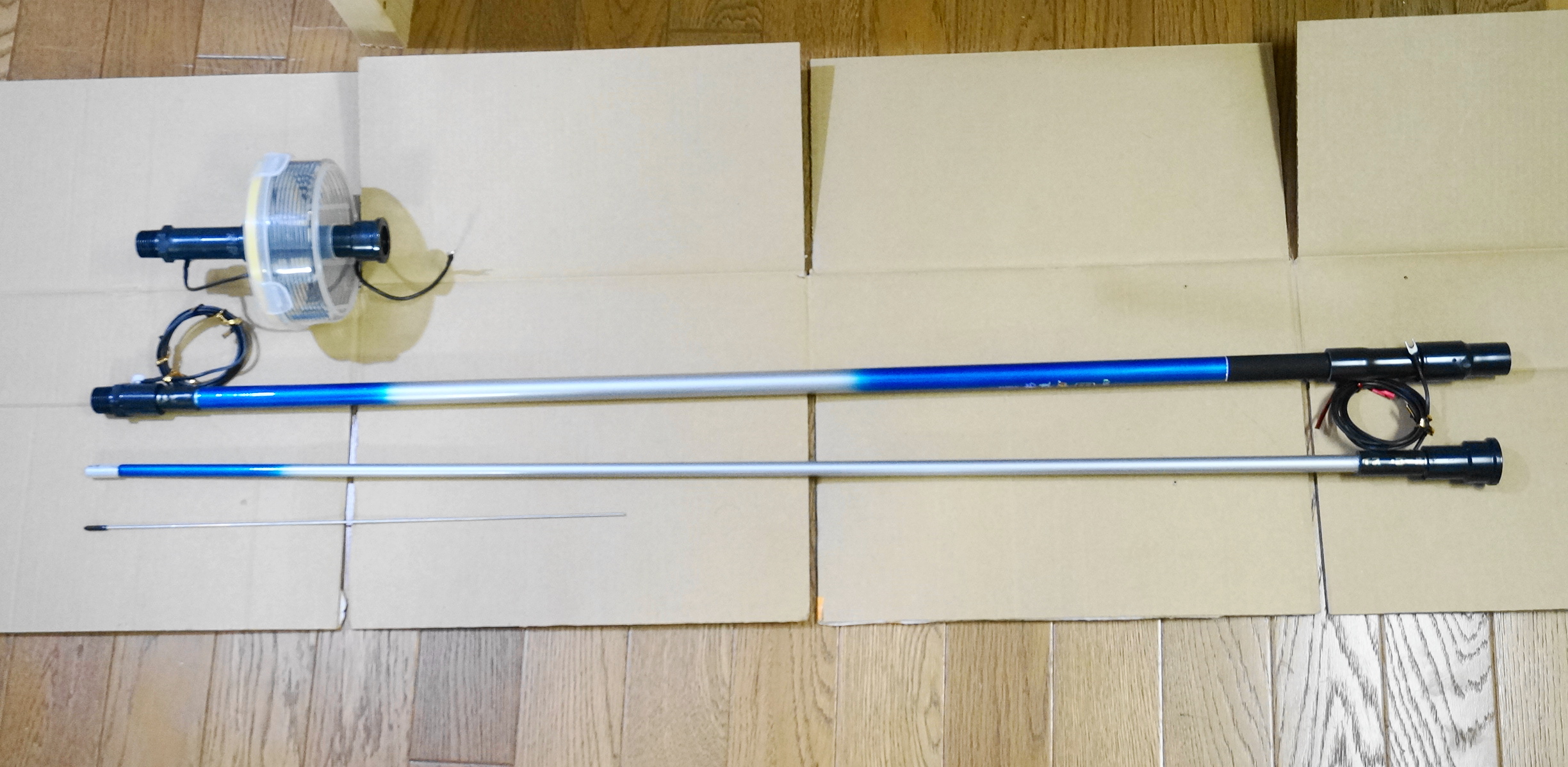

オークション出品時はこの状態で梱包します。

アンテナ全体の重量は、デジタル式の体重計で計測した結果、０．５５ｋｇでした。
