７ＭＨｚ帯用４．３ｍ釣竿アンテナ　Ver.09

製作の様子　給電部編

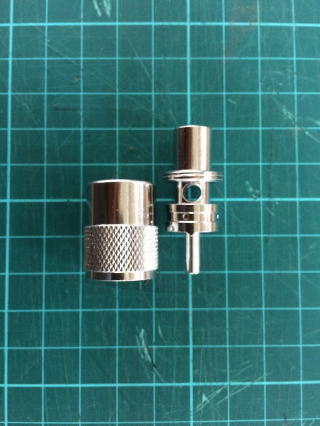

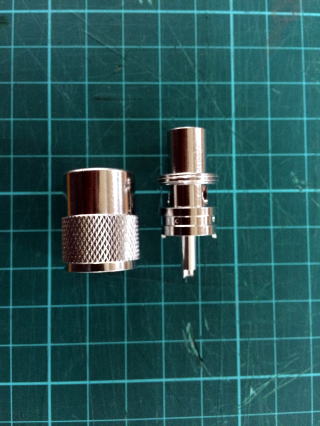

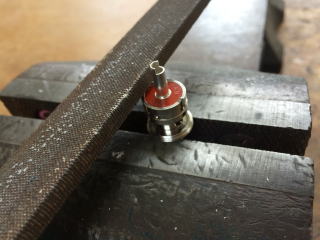

５Ｄ用のＭ型コネクターのツメ部分を削り取ります。
これはアンテナ作りのキ・ホ・ン　(-_-)

さて、Ｍ型コネクタは、中心部分が出っ張る構造となっています。
これをそのまま取り付けたら、地面などにぶつけて曲がってしまう心配があります。
そこで、右の写真をご覧ください。
この位置関係にすると、出っ張りもなくいい感じになります。
そこで……

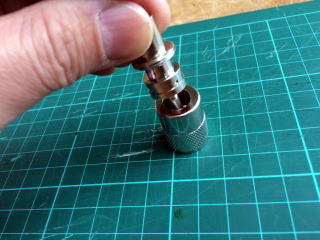

こんな感じに上からはめてみたくなりますよね。
でも、穴の大きさの関係で、入りません。
なので……

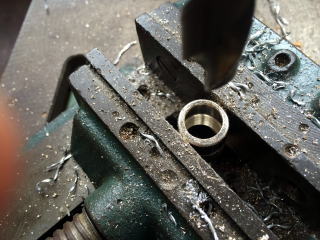

ボール盤を使って、穴を広げます。

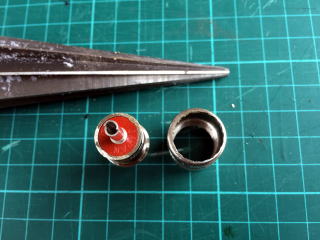

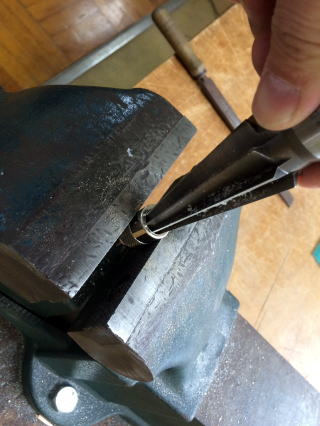

リーマーを使って、更に広げます。

こんな感じになります。

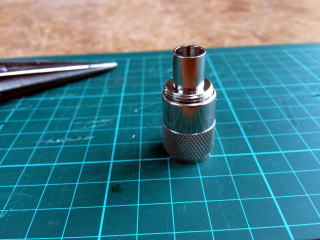

こんな感じにスッポリとはまります。

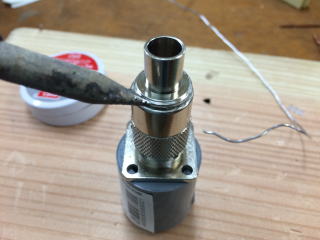

この状態で半田を流し込んで固定させます。

できあがりました。

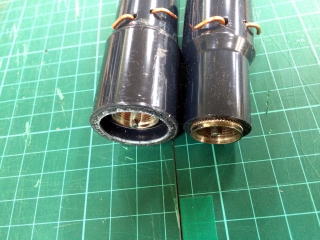

左が旧式、右が今回。

後の製作は従来と変わらないので、省略します。

続きは、釣竿アンテナ(８)の「製作の様子」をご覧ください。
