７ＭＨｚ帯用４．３ｍ釣竿アンテナ　Ver.03

製作の様子
Ｖｅｒ．０２との違い(コイル部)


こちらが今回のコイル部全景となります。

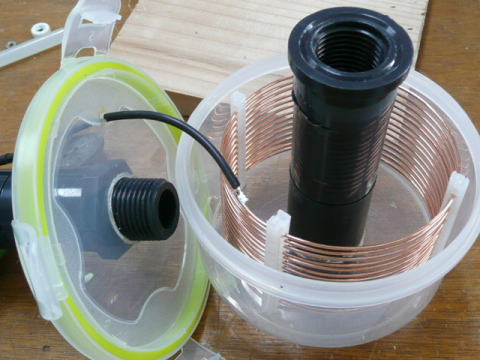

コイルケースからコードを引き出し、塩ビパイプ継手のネジに接続しています。

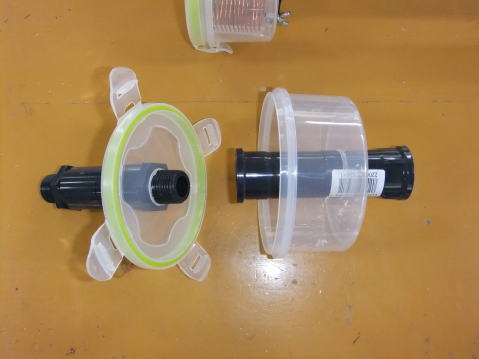

上がＶｅｒ．０２、下が今回のＶｅｒ．０３です。

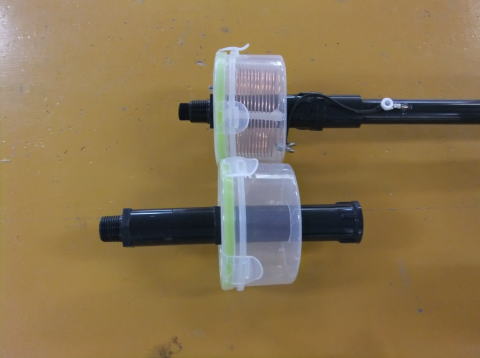

コイルケースの上部が継手１個分長くなっています。
なぜそうなったかというと……

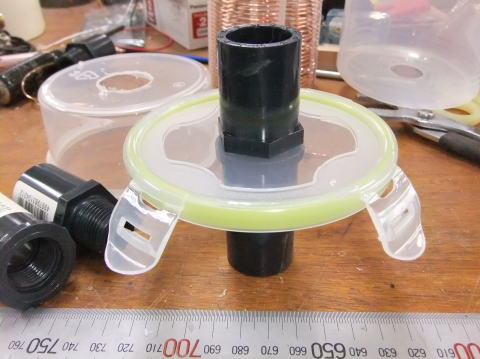

コイルケースのフタを、塩ビパイプのネジ継手で挟むように取り付けたからです。
これまでの、接着剤で取り付ける方法よりも、再現性が向上しています。
メンテナンスの際は、コイルケースのフタを空けられるので、一石二鳥です(*^_^*)

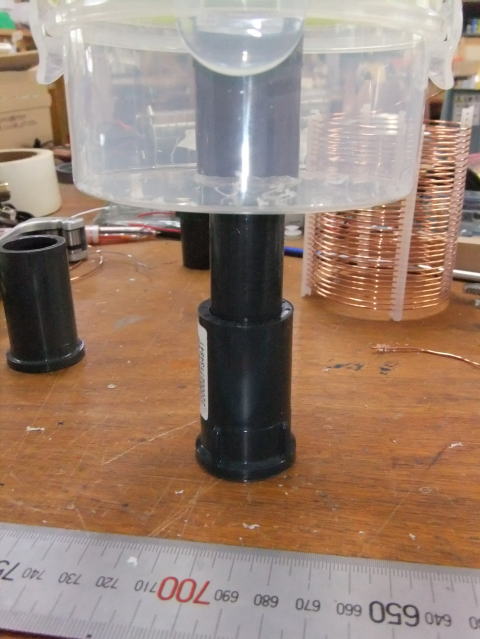

継手と継手の接続のため、５０ｍｍ長の塩ビパイプを入れて、接着剤で接合しています。

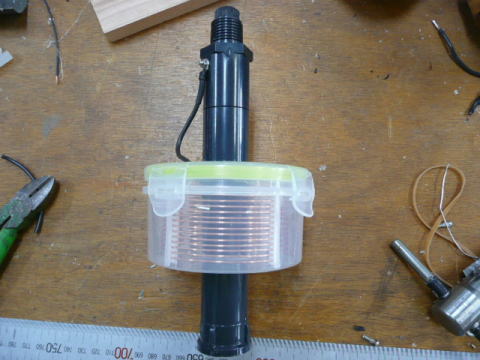

上の写真は、げんのうでたたいている様子。


コイルケースの下側も、同じように継手同士を５０ｍｍ長のパイプを入れて接続しています。

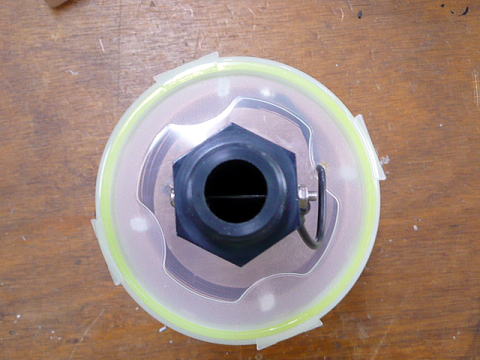

フタを挟んでいるネジ部分は、こんな感じて外せます。

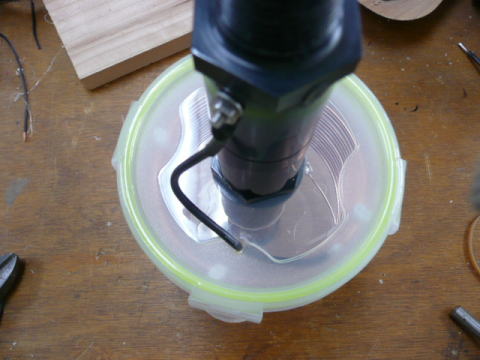

コイル上部に、コードをハンダ付けしています。


こんな感じに継手を貫通させたネジで取り付けています。

製作の様子については、Ｖｅｒ．０２とは異なる部分についてのみ紹介しています。　→→Ｖｅｒ．０２の紹介はこちら
