７ＭＨｚ帯用４．３ｍ釣竿アンテナ　Ver.03

各部の詳細画像

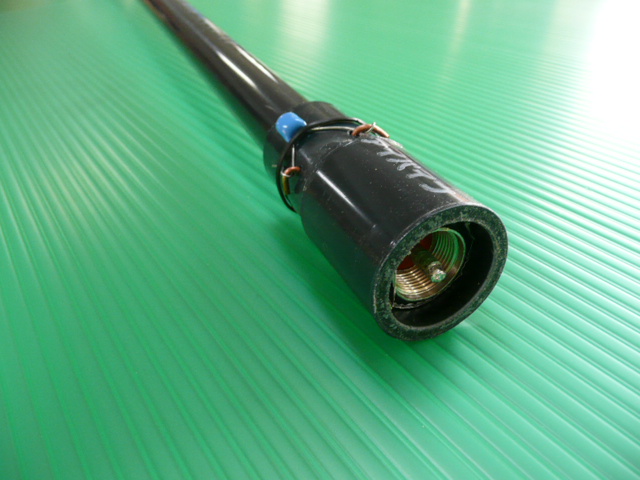

給電部の様子。Ｍ型コネクタを使用しています。

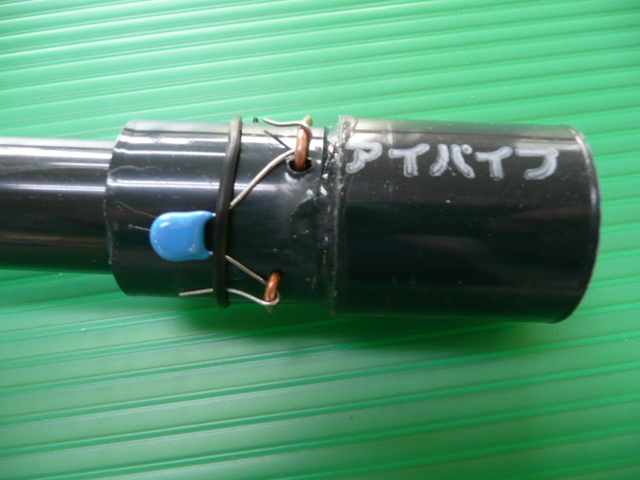

給電部付近に、コンデンサを挿入するための端子が付いています。

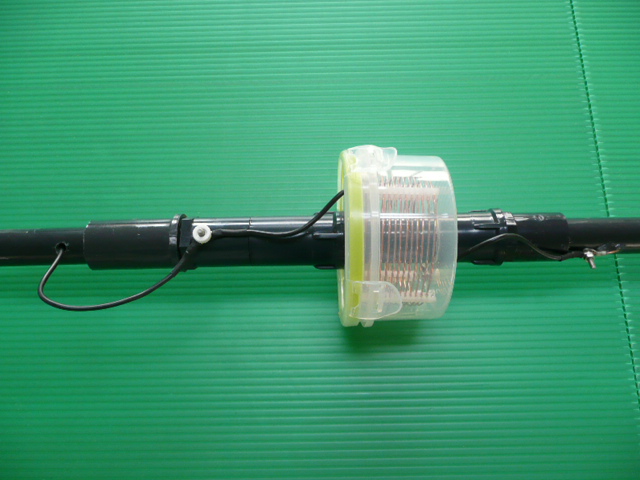

給電部からコイルまで。


コイル部のアップ。


釣竿部とコイル部のアップ。
ネジで接続します。

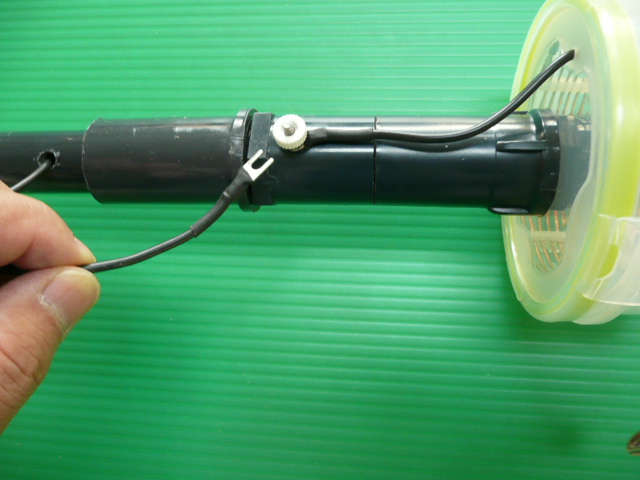

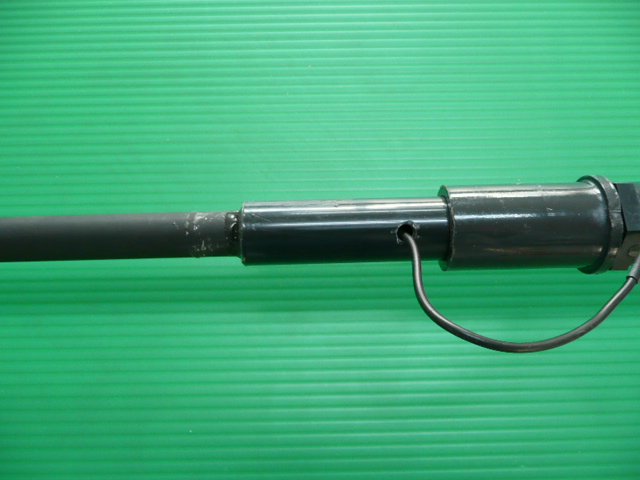

釣竿部の元からコードが出ています。
釣竿を収納する際は、このコードを引っ張ると、スルスルッと釣竿が短くなります。

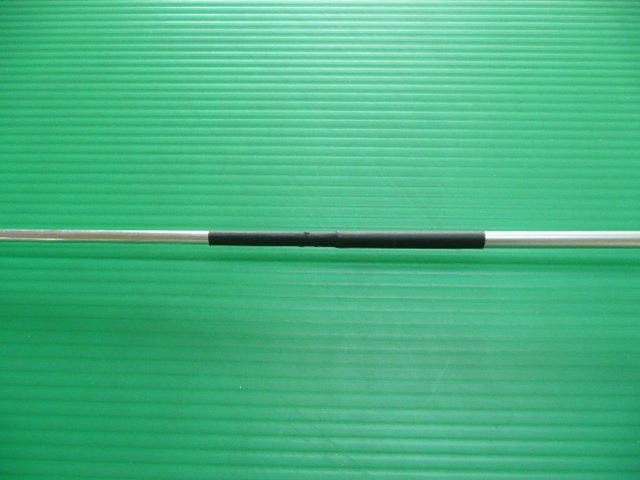

釣竿とφ５ｍｍアルミパイプの接合部分のアップ。
この部分は、φ２mm真鍮パイプが入っていて、コードの先端がハンダ接合されています。
それによって、電気的にコイルから伸びてきたコードとアルミパイプが導通しています。

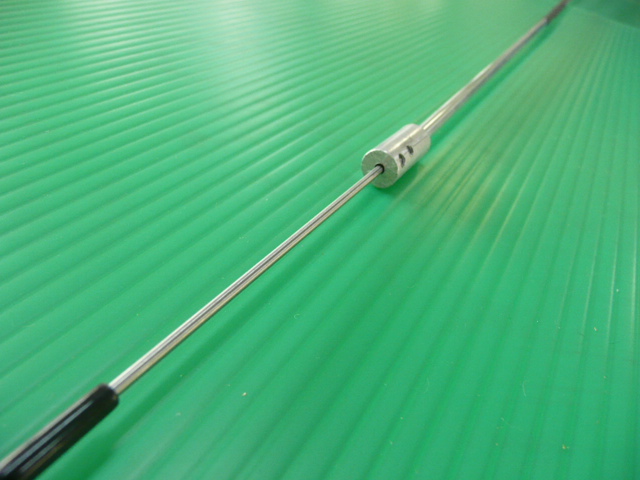

アルミパイプとステンレス棒の接続金具のアップ。
六角レンチでイモネジを回して、ステンレス棒を出し入れできます。


ステンレス棒の先端から見た、接続部の様子。

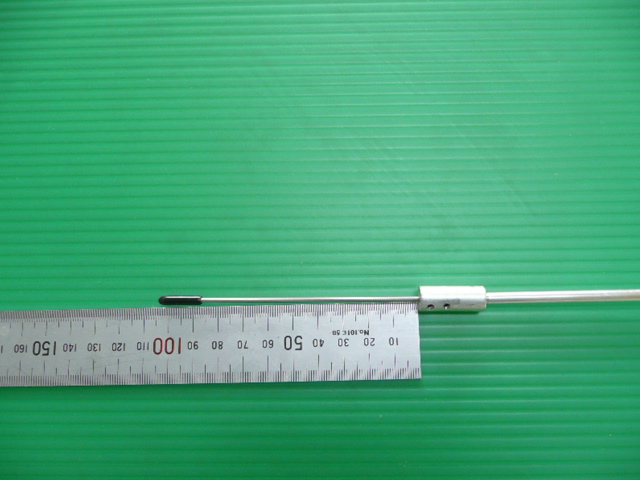

ステンレス棒を縮めたときの様子。
１００ｍｍ

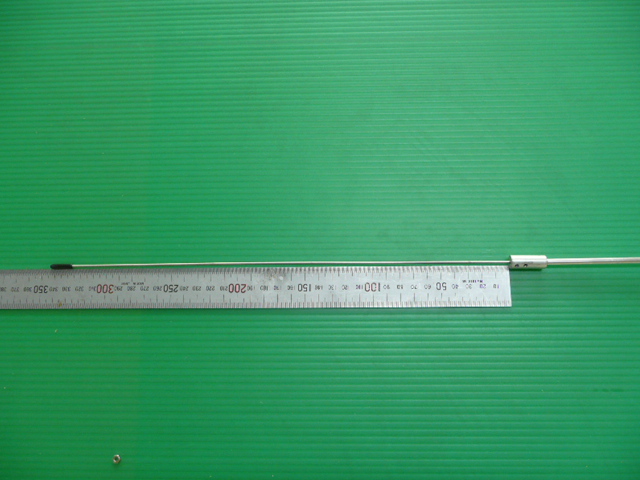

ステンレス棒を伸ばしたときの様子。
３３０ｍｍ


２３０ｍｍの範囲で長さ調整できるので、バンド内全域を調整によりカバーできます。
